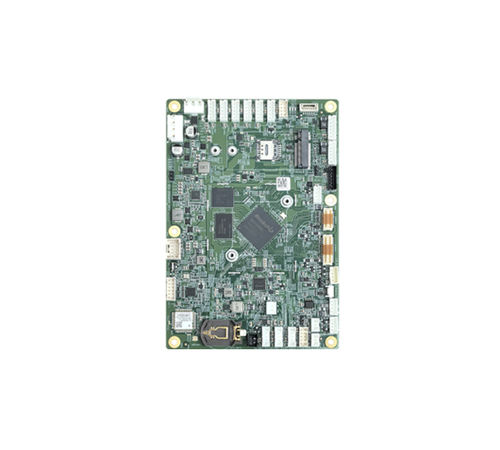

Modulo di controllo R3-RK356802

di trasmissione datidi interpretazione delle immaginidi trattamento dati

Introduzione del prodotto
La R3-RK356802 è una scheda madre ARM basata sul SoC Rockchip RK3568 (quad‑core Cortex‑A55), con GPU Mali‑G52 e NPU 1TOPS INT8 integrate. Fornisce uscite HDMI/RGB/LVDS, molte interfacce seriali e 2×CAN, progettata per controllo industriale, AIoT e dispositivi embedded.

Caratteristiche principali

• SoC Rockchip RK3568, 4×Cortex‑A55 fino a 2,0 GHz
• Formato compatto per applicazioni embedded
• GPU Mali‑G52 e NPU 1TOPS INT8 per inferenza AI locale
• LPDDR4 1GB integrata; storage eMMC 8GB + slot microSD
• 1×HDMI + 1×RGB + 1×LVDS (8 bit singolo/dual), uscite triple
• Interfacce: 2×RS232 + 7×TTL‑5V (+ RS232 opzionale come TTL), 2×CAN, SPI, I2C
• Opzionale M.2 per 4G/5G, WiFi6 e Bluetooth; supporto ricarica batteria; temperatura operativa 0–60°C

Introduzione del prodotto (dettagliata)
La R3-RK356802 monta il processore Rockchip RK3568 (4×Cortex‑A55, fino a 2,0 GHz), GPU Mali‑G52 e NPU 1TOPS INT8. Memoria LPDDR4 1GB onboard; storage eMMC 8GB + microSD. HDMI fino a 3840×2160@60Hz; RGB 800×480/800×600; LVDS 8 bit singolo/dual da 800×600 a 1920×1080. Comunicazioni: 2×RS232 (supporto touchscreen), 7×TTL‑5V, RS232 opzionale come TTL, 2×CAN, 1×SPI e 1×I2C (supporto touchscreen). USB: 2×USB2.0 (1 debug, 1 verso HUB). Amplificatore audio per altoparlante 4Ω‑3W. Rete: 1×RJ45 Gigabit. Moduli opzionali: WiFi6, Bluetooth, M.2 4G/5G. Funzioni aggiuntive: accensione via software, 1×microfono, 1×connettore ventola 12V, watchdog hardware, GPIO simulazione chiamata infermiera, ricarica batteria. Alimentazione: ingresso 15V/6.67A o 18V/2.22A; uscite 5V/3A e 12V/3A. OS supportati: Linux e Buildroot.

Specifiche
Modello: R3-RK356802
Processore: Rockchip RK3568 + RK809, 4×Cortex‑A55, fino a 2,0 GHz
GPU: Mali‑G52
API GPU: OpenGL ES1.1/2.0/3.2, Vulkan1.1, OpenCL2.0
NPU: INT8, 1TOPS
Memoria: LPDDR4 1GB integrata
Storage: eMMC 8GB + 1×microSD
Slot M.2: 1×M.2 per 4G/5G
Uscite video: 1×HDMI (3840×2160@60Hz) + 1×RGB (800×480/800×600) + 1×LVDS (8 bit singolo/dual, 800×600–1920×1080)
Porti seriali: 2×RS232 (touchscreen) + 7×TTL‑5V + RS232 opzionale come TTL
CAN: 2×CAN
SPI: 1×SPI
I2C: 1×I2C (touchscreen)
USB: 2×USB2.0 (1 debug, 1 verso HUB)
Audio: amplificatore per altoparlante 4Ω‑3W
Rete: 1×RJ45 10/100/1000M
Wireless: WiFi6, Bluetooth opzionali; M.2 per 4G/5G
Altro: accensione software, 1×microfono, 1×connettore ventola 12V, watchdog hardware, GPIO chiamata infermiera, ricarica batteria
Ingresso alimentazione: 15V/6.67A o 18V/2.22A
Uscita alimentazione: 5V/3A + 12V/3A
Ricarica batteria: carica a sistema acceso 1.2A, a sistema spento 2.2A; supporta 11.1V‑4800mAh e 14.8V‑2600mAh
Temperatura operativa: 0–60°C
Temperatura di stoccaggio: -20–70°C
Umidità operativa: 5%–85% (0–45°C senza condensa)
Umidità di stoccaggio: 5%–95% (-40–85°C senza condensa)
Colore PCB: verde
OS: Linux / Buildroot

Specifiche tecniche

• SoC: Rockchip RK3568 + RK809, 4×Cortex‑A55, fino a 2,0 GHz
• GPU/NPU: Mali‑G52; 1TOPS INT8
• Memoria/storage: LPDDR4 1GB onboard; eMMC 8GB + microSD
• Schermi: HDMI 4K@60Hz, RGB, LVDS 8 bit
• I/O: più RS232/TTL, 2×CAN, SPI, I2C, 2×USB2.0
• Rete: Ethernet Gigabit; opzioni WiFi6/Bluetooth/M.2 4G/5G
• Alimentazione: ingressi multipli, uscite 5V/3A e 12V/3A; ricarica batteria
• Ambiente: funzionamento 0–60°C; stoccaggio -20–70°C
• OS: Linux / Buildroot
