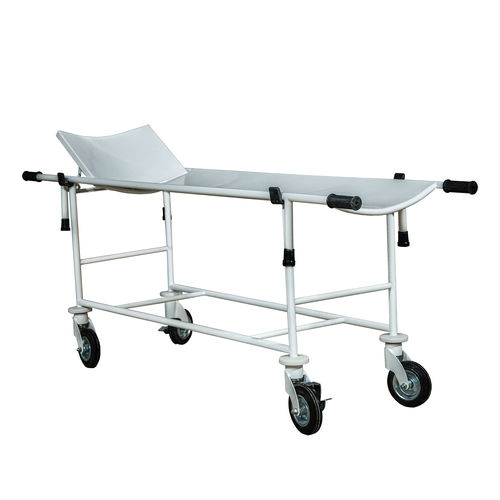

Barella con carrello da trasporto TBS-150

manuale

Il carrello con barella rimovibile TBS-150 è utilizzato negli istituti medici per il trasporto dei pazienti all'interno dei locali: sale operatorie, sale radiografiche, sale di trattamento, reparti. Il carrello è un telaio saldato montato su quattro ruote autoposizionanti Ø160, due delle quali sono dotate di freno. Il telaio del carrello è realizzato in tubi d'acciaio e consiste in due pareti laterali a forma di H collegate da traverse. Sulle pareti laterali del telaio si trovano quattro gambe di supporto con bordi in gomma per il montaggio delle barelle. La barella è un telaio tubolare saldato sostenuto da quattro gambe. Il telaio è coperto da una lastra metallica, che costituisce il pannello della barella. Il poggiatesta è incernierato al pannello e può essere regolato in posizione inclinata. La posizione inclinata è fissata mediante una staffa, le cui guide tubolari laterali si agganciano a un'asta fissata nelle gambe della barella. Le estremità delle barre longitudinali sono dotate di maniglie in gomma. Dimensioni complessive, mm: lunghezza - 2120±10 larghezza - 580±10 altezza - 810±10. L'angolo di inclinazione del poggiatesta a pannello è di 15º, 30º e 45º. Carico nominale del carrello, kg - 150. Peso del carrello con il pannello, kg - non superiore a 45.
