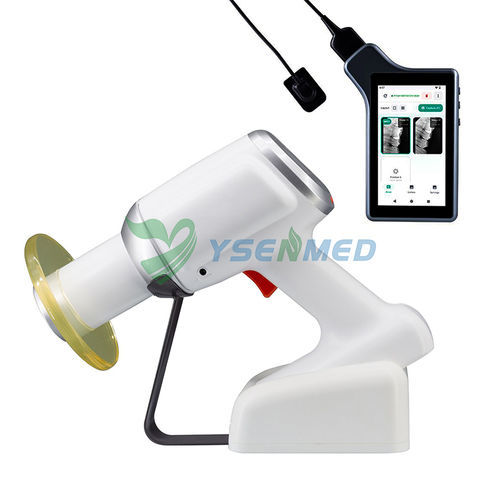

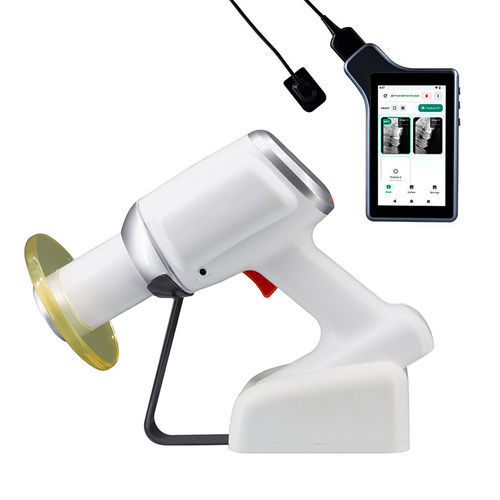

Sistema di radiografia intraorale digitale YSDEN-R500 + YSDEN-DR535

portatile60 kV0,4 mm

Panoramica
Sistema radiografico dentale digitale portatile che unisce il generatore X-ray YSDEN-R500 e il sensore intraorale YSDEN-DR535 con sistema di visualizzazione integrato da 5 pollici, adatto all'uso clinico e sul campo.

Caratteristiche del generatore X-ray

• Scheda madre con componenti semiconduttori di marchi internazionali (Samsung, Rubycon, KIA, HTC) per prestazioni stabili.
• Design compatto e leggero, portatile e utilizzabile con una sola mano.
• Controllo tramite microcomputer IC con regolazione precisa e impostazione con un solo tasto prima dell'esposizione.
• Batteria ad alta capacità con scarica stabile: fino a 200 scatti continui con carica completa.
• Supporta più metodi di imaging: pellicola, sensore e scanner selezionabili.
• Tubo a microfocale con punto focale 0,4 mm per radiazione concentrata e ridotta dispersione, garantendo immagini più nitide.
• Progettazione portatile X-ray DC ad alta frequenza che minimizza le interferenze dalla rete AC e assicura uscita stabile e qualità d'immagine migliorata.

Specifiche del generatore X-ray
Tensione del tubo: 60 KV
Corrente del tubo: 2.0 mA
Tempo di esposizione: 0.1–2.0 s
Frequenza: 30 KHz
Potenza nominale: 120 VA
Distanza pelle-cono: 150 mm
Punto focale tubo: 0.4 mm
Batteria: DC1550 mAh (≈200 scatti a carica completa)
Tensione di ingresso caricatore: AC100V–240V
Voltaggio di uscita: DC14.8–16.8V
Peso lordo: 4.0 kg
Dimensioni confezione: 422 mm × 195 mm × 370 mm

Caratteristiche del sensore

• Tecnologia del sensore APS CMOS.
• Tecnologia di connessione smart per facile integrazione.
• Compatibile con diversi apparecchi a raggi X.
• Scintillatore in ioduro di cesio a crescita diretta (CsI).
• Interfaccia USB 2.0 ad altissima sensibilità per connessione diretta.
• Design sottile ed ergonomico con angoli smussati e posizione per il pollice per una presa confortevole.
• Grado di protezione IP68 adatto alla disinfezione per immersione.

Specifiche del sensore
TYPE: YSDEN-DR535 / YSDEN-DR550
Dimensioni meccaniche: 42.5×29.2×4.5 mm / 45.0×31.0×4.5 mm
Area di imaging effettiva (mm): 24×33 / 26×36
Matrice pixel: (1.5M) 1200×1650 / (2.34M) 1300×1800
Tipo sensore: APS CMOS
Tipo scintillatore: IODURO DI CESIO A CRESCITA DIRETTA (CsI)
Lunghezza cavo (m): Standard 2.8 m
Dimensione pixel (μm): 20
Risoluzione spaziale: Teorica: 25 Ip/mm; Reale: 14–16 Ip/mm (alta sensibilità), 18–20 Ip/mm (alta risoluzione)
Scala di grigi: 16 bit (65535 livelli)
Modalità di esposizione: Modalità SMART AED
Grado di protezione: IP68 per disinfezione per immersione
Funzione accessorio: Supporta protocollo TWAIN
Sistema operativo: Windows 7 e successivi, 32/64 bit

Sistema di visualizzazione
Dimensione schermo: 5"
Risoluzione: 720 × 1280
Memoria: 3 GB
Archiviazione: 32 GB (supporta espansione tramite TF fino a 256 GB)
Ingresso: 5V 1A

Note

• Prodotto presentato in configurazione combinata: generatore portatile YSDEN-R500 + sensore intraorale YSDEN-DR535 (opzione YSDEN-DR550 indicata come alternativa).
• Progettato per uso dentale portatile, adatto a interventi in esterno e alla pratica clinica che richiede mobilità.

Caratteristiche / specifiche tecniche

• Modello: YSDEN-R500 + YSDEN-DR535 (opzione YSDEN-DR550)
• Marca: YSENMED
• Tensione tubo: 60 KV
• Corrente tubo: 2.0 mA
• Tempo di esposizione: 0.1–2.0 s
• Frequenza: 30 KHz
• Potenza nominale: 120 VA
• Batteria: DC 1550 mAh (fino a ~200 immagini per carica)
• Punto focale tubo: 0.4 mm (micro-focale)
• Distanza pelle-cono: 150 mm
• Peso lordo: 4.0 kg
• Dimensioni confezione: 422 × 195 × 370 mm
• Tipo sensore: CMOS APS, scintillatore CsI a crescita diretta, dimensione pixel 20 μm, IP68
• Interfaccia sensore: USB 2.0 (alta sensibilità)
• Sistemi compatibili: Windows 7 e successivi (32/64 bit)
