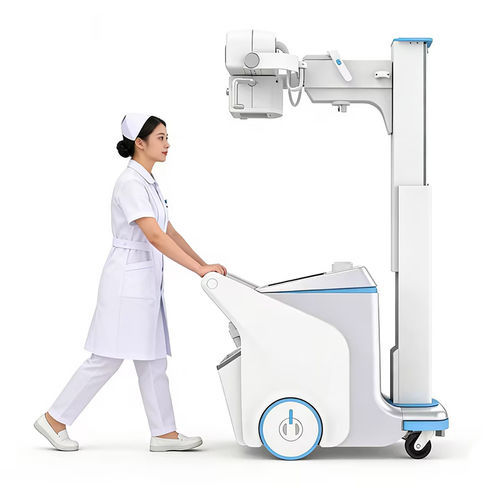

Unità mobile di radiografia digitale YSX-mDR50B

Il sistema radiografico digitale mobile YSENMED YSX-mDR50B da 50 kW è una soluzione portatile che combina un rivelatore a pannello piatto wireless a‑Si, un generatore ad alta frequenza da 50 kW, un tubo con anodo rotante e un supporto mobile totalmente snodato per imaging clinico flessibile.

Configurazioni

• YSENMED YSTCQ-1417L — Rivelatore a pannello piatto 430 mm × 430 mm (1 unità)
• YSENMED YSTX-3 — Postazione diagnostica DX (1 unità)
• YSENMED YSFSQ-M50A — Generatore ad alta frequenza 50 kW (1 unità)
• YSENMED YSMXZ1301 — Tubo a raggi X (1 unità)
• YSENMED YSXS-A1 — Collimatore (1 unità)
• YSENMED YSMTYD50 — Supporto mobile (1 unità)
• Unità di alimentazione a batteria — (1 unità)
• Tablet — Opzione

Rivelatore a pannello piatto — Specifiche chiave

• Tecnologia: pannello piatto wireless a‑Si
• Scintillatore: CsI
• Dimensione immagine attiva: 430 mm × 430 mm
• Matrice pixel: 3072 × 3072
• Pixel effettivi: 9,4 milioni
• Dimensione pixel: 140 μm
• Risoluzione spaziale: 3,5 lp/mm
• Scala di grigi: 16 bit
• Tempo di acquisizione: ≤ 7 s (standard); opzione ≤ 6 s; tempo anteprima ≤ 3 s

Generatore ad alta frequenza — Specifiche chiave

• Potenza nominale: 50 kW
• Intervallo kV: 40–150 kV (passo 1 kV)
• Intervallo mA: 50–630 mA
• Intervallo mAs: 0,5–320 mAs
• Alimentazione in ingresso: 220 V / 110 V monofase

Tubo a raggi X — Specifiche chiave

• Spot focale: 0,6 / 1,2 mm
• Tensione massima: 150 kV
• Tipo di anodo: rotante
• Capacità termica dell'anodo: 300 kHU
• Angolo d'anodo: 12°

Supporto mobile — Specifiche chiave

• Spostamento verticale (centro tubo): 600 mm – 2100 mm
• Spostamento telescopico laterale (centro tubo): 720 – 1220 mm
• Rotazione orizzontale colonna: ±270°
• Inclinazione gruppo tubo: -15° a +90°
• Rotazione orizzontale gruppo tubo: ±90°
• Rotazione collimatore asse verticale: ±90°
• Dimensioni supporto mobile: 1240 mm × 580 mm × 1385 mm

Collimatore — Specifiche chiave

• Controllo: manuale
• Filtro: 1,2 mm Al
• Illuminazione: lampada LED

Postazione diagnostica DX — Caratteristiche

• Schermo: 19 pollici
• Matrice pixel: 3072 × 3072
• Gestione pazienti: registrazione manuale e interrogazione automatica della worklist
• Acquisizione immagini: regolazione automatica della finestra, ritaglio automatico e trasmissione
• Elaborazione immagini: correzione, inversione; visualizzazione: regolazione larghezza/livello, rotazione, ridimensionamento e ripristino
• Referto medico: caricamento automatico dei dati paziente
• Stampa pellicole: supporto stampa laser conforme DICOM 3.0
• Trasferimento DICOM: invio a PACS/postazioni compatibili DICOM 3.0
• Commutazione intelligente di alimentazione: supporta l'esposizione durante la carica

Caratteristiche / specifiche tecniche

• Area attiva rivelatore: 430 mm × 430 mm; matrice: 3072 × 3072; pixel effettivi: 9,4 milioni; dimensione pixel: 140 μm; 16 bit
• Tempo di acquisizione rivelatore: ≤ 7 s (standard); opzione ≤ 6 s; anteprima ≤ 3 s
• Potenza generatore: 50 kW; kV 40–150 kV; mA 50–630 mA; mAs 0,5–320 mAs
• Alimentazione: 220 V / 110 V monofase
• Tubo X‑ray: anodo rotante, focus 0,6/1,2 mm, 150 kV, capacità termica 300 kHU, angolo anodo 12°
• Range movimento supporto: verticale 600–2100 mm; telescopico 720–1220 mm; rotazione colonna ±270°; inclinazione tubo -15° a +90°; rotazione orizzontale ±90°
• Collimatore: controllo manuale, filtro Al 1,2 mm, illuminazione LED
• Postazione: schermo 19", supporto DICOM 3.0, gestione automatica immagini e referti
