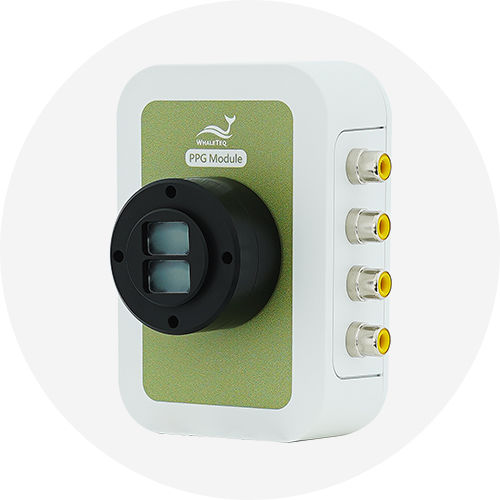

Modulo di controllo PPG-2R-880

di trattamento datidi telemonitoraggiodi segni vitali

Panoramica
Il modulo SpO2 a riflessione PPG-2R-880 / PPG-2R-940 è un simulatore ottico a doppio canale progettato per R&S, validazione e verifica in produzione di prodotti PPG a riflessione indossabili. Si accoppia con la console principale AECG100 o con il simulatore multi-segnali vitali SECG 5.0 AIO per fornire uscite analogiche R e IR per test di SpO2 e frequenza cardiaca. Il modulo supporta la personalizzazione dettagliata delle forme d'onda, la modulazione respiratoria, l'iniezione di rumore e l'esecuzione di test automatizzati per riprodurre segnali clinici e progettati per la verifica degli algoritmi.

Capacità principali

• Genera forme d'onda PPG programmabili e forme d'onda standard (seno, triangolo, quadrata) con offset DC regolabile.
• Simula segnali riflettenti analogici verde/rosso/infrarosso (supporta uscite di tensione verde/rosso/IR).
• Simulazione personalizzata della curva R per la convalida di SpO2 e dell'indice di perfusione (PI).
• Uscite ECG e PPG simultanee quando utilizzato con AECG100; parametri PWTT regolabili per test di sincronizzazione.
• Generatore di rumore con frequenze selezionabili e opzione rumore bianco per stress-test degli algoritmi di elaborazione del segnale.
• Riproduzione di dati raw per riprodurre tracciati clinici registrati o forme d'onda definite dall'utente.
• SDK disponibile per test automatizzati e scriptati, consentendo l'integrazione in flussi di produzione e di validazione.

Punti salienti

• Simulazione respiratoria con modulazione di baseline, ampiezza e frequenza per approssimare i segnali PPG riflettenti del mondo reale.
• Stabilire rapidamente la curva R del DUT calcolando i valori DC R/IR e importandoli nelle tabelle SpO2 per una verifica rapida della qualità e della coerenza del prodotto.
• Include curve R di produttori principali come riferimento di sviluppo e supporta il caricamento di curve R personalizzate per una verifica rapida.
• Il SDK facilita lo sviluppo di programmi di test automatizzati e l'integrazione nei processi di produzione e validazione.
• Servizi opzionali di fixture personalizzati e alloggi per dito per allineare LED e PD del DUT per un accoppiamento ottico preciso (opzioni di fixture offerte come servizio prodotto).

Documentazione e manuali (disponibili)
Datasheet e manuale utente forniti, incluse le istruzioni di accoppiamento con le console principali supportate.

Caratteristiche / specifiche tecniche

• Frequenza cardiaca (modalità test SpO2): 10—300 BPM; passo 1 BPM; accuratezza ±1 BPM.
• Uscita riferimento DC LED: 100—3000 mV; passo 1 mV.
• Uscita riferimento AC LED: 0.75—30 mV; passo 0.01 mV.
• Intervallo PI (AC/DC): 0.025%—30% (dipende dai livelli AC/DC).
• Lunghezze d'onda LED: Rosso 660 nm; Infrarosso 880 nm o 940 nm; accuratezza ±10 nm.
• Irradianza rossa (100%): 3.55 mW/m²; accuratezza ±15%.
• Irradianza infrarossa (100%): 6.65 mW/m²; accuratezza ±15%.
• Frequenza di scansione LED: 50—40 kHz (Normal/Standalone); 10 kHz (Raw data); accuratezza temporale ±5 μs.
• Frequenza di campionamento PD: 250 kHz (canale singolo); accuratezza temporale ±5 μs.
• Tempo di risposta salita/discesa PD: ~1 μs (varia con l'intensità LED del DUT).
• Impostazione SpO2: 1%—100%; passo 1%; accuratezza ±1% più accuratezza specificata del DUT (misurata con strumenti di riferimento).
• Modalità Test PPG — Forma d'onda: Seno / Triangolo / Quadrato / PPG (default: PPG).
• Modalità Test PPG — BPM: 10—300 BPM (default 60 BPM); passo 1 BPM.
• Modalità Test PPG — Frequenza legata alla respirazione: 0.17—5 Hz; default 1.00 Hz; passo 0.01 Hz.
• Modalità Test PPG — Lumen: 50—925 Lux (misurato a 5 mm dal film diffusore); risoluzione ~1/3000 della gamma completa; accuratezza ±6%.
• Modalità Test PPG — Lunghezze d'onda supportate: 525 / 660 / 880 / 940 nm (accuratezza ±10 nm).
• Modalità Test PPG — Ampiezze SP/DN/DP (AC): 0.75—30.00 mV; passo 0.01 mV; valori di default di esempio forniti in tabelle.
• Modalità Test PPG — Posizioni temporali SP/DN/DP (Rosso/IR): 0—1000 ms (a 60 BPM); risoluzione 1 ms; esempi default SP 150 ms, DN 360 ms, DP 460 ms.
• Generatore di rumore (temporale) — Frequenze: off / 0.5 / 1 / 2 / 3 / 5 / 10 / 25 / 50 / 60 / 100 / 120 / 1k / 5k Hz / White Noise; ampiezza 0.05—2.00 mV; passo 0.05 mV.
• Respirazione — Frequenza: 1—150 BrPM; default 20 BrPM; passo 1 BrPM. Rapporto inspirazione/espirazione: 1:1, 1:2, 1:3, 1:4, 1:5 (default 1:1).
• Modulazione respiratoria — Modulazioni baseline/ampiezza/frequenza disponibili. Variazione baseline respiratoria: R: 1—16%, IR: 1—16%; passo 1%.
• Apnea — Durata: 1—60 s (default 10 s); ciclo: 1—10 min (default 1 min).
• Modalità Test PWTT — Differenza temporale (PTTp, PTTf): 0—5999 ms (intervallo diminuisce all'aumentare della FC); passo 1 ms; accuratezza ±1 ms.
• Modalità supportate con AECG100: Normal, Standalone, Raw data. La modalità Raw data è applicabile con SECG 5.0 AIO.
