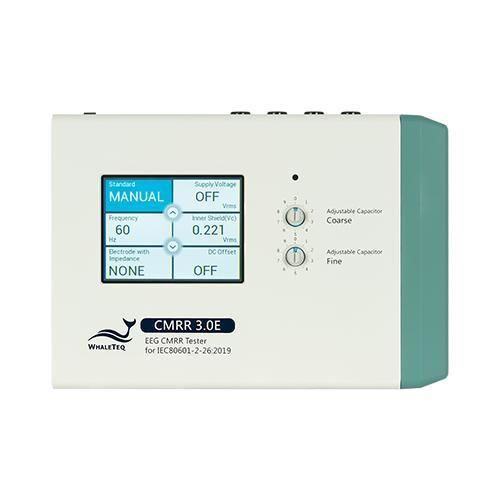

Tester di sicurezza elettrica CMRR 3.0E

di impermeabilitàdi segnaledi tensione

Panoramica
Il CMRR 3.0E è progettato per eseguire test del rapporto di reiezione in modo comune (CMRR) per EEG conformi a IEC 80601-2-26:2019 e al regolamento cinese GB 9706.226. L’unità integra più progettazioni di circuito e schermature interne/esterne per ridurre la complessità dei test e il rumore ambientale. CMRR 3.0E fornisce dati di prova riproducibili per R&S, verifica di conformità e test in linea di produzione di apparecchiature EEG mediche.

Origine
Le apparecchiature di monitoraggio medico operano in ambienti caratterizzati da rumore elettrico. Il test CMRR verifica se il dispositivo sotto test (DUT) è in grado di attenuare le interferenze in modo comune per preservare l’integrità del segnale e la precisione diagnostica. CMRR 3.0E utilizza schermatura a doppio strato nei circuiti e un meccanismo esterno dedicato per isolare le interferenze ambientali. È disponibile una copertura di schermatura esterna opzionale per misure ad alta precisione. Lo strumento consente valori CMRR misurabili elevati (fino a 120 dB, oltre il requisito di 89 dB) e adotta un partitore di tensione 11:1 (110 MΩ : 10 MΩ) e un circuito di misura per determinare automaticamente la tensione del punto di modo comune Vc dopo il condensatore da 100 pF, affrontando le difficoltà pratiche di misura. Un generatore sinusoidale integrato fornisce le tensioni e le frequenze di prova standard (inclusi 20, 2.828, 0.5 Vrms e 2 Vrms). Un SDK consente l’automazione dei test via software e un Standard Assistant Software (venduto separatamente) guida la configurazione e l’esecuzione dei test di conformità.

Caratteristiche

• Generatore sinusoidale calibrato integrato e circuito di misura della tensione per garantire l’accuratezza del segnale di prova e monitorare la tensione del punto di modo comune.
• Progettazione multi-circuito con MCU e relè elettronici per commutazione manuale o automatica delle linee RC e delle opzioni di tensione.
• Schermatura a doppio strato (schermatura del circuito interno e meccanismo esterno) per isolare efficacemente il rumore ambientale.
• Ampia gamma di test di tensione: supporta i valori standard 0.5 / 2.828 / 20 / 2 Vrms e si estende fino a 70.71 Vrms.
• Interfaccia touchscreen per selezione degli elettrodi e sovrapposizione delle impedenze; condensatore variabile per messa a punto fine.
• Capacità di test automatizzati tramite SDK per sequenze di prova controllate via software.
• Standard Assistant Software (venduto separatamente) per assistere la configurazione e l’esecuzione dei test di conformità.

Punti salienti

• Progettazione circuito tutto-in-uno per superare le limitazioni comuni dei test; il generatore calibrato integrato compensa l’insufficiente alimentazione dei generatori di segnale generici.
• Circuito di misura della tensione calibrato che conferma la tensione del punto di modo comune durante la regolazione della capacità variabile.
• CMRR elevato nei test sbilanciati fino a 111 dB; copertura di schermatura opzionale per misure CMRR ancora più alte.
• Procedura di test semplificata che consente di completare gli elementi richiesti dalla norma con intervento minimo dell’operatore.

Ordine / Contenuto della confezione (sistema di esempio)

• Numero modello: CMRR 3.0E
• Tester CMRR EEG con 11 terminali composti per IEC 80601-2-26:2019 e GB 9706.226
• Contenuto della confezione: CMRR 3.0E x 1; Copertura di schermatura superiore x 1; Copertura di schermatura inferiore x 1; Terminale composto x 11; Cavo USB x 1; Filo di messa a terra x 1; Adattatore di alimentazione 12V x 1 (cavo di alimentazione non incluso)

Specifiche tecniche

• Tensione di alimentazione: 0.5 / 2.828 / 20 / 2 / (70.71) Vrms — ±1%*
• Tensione punto CM: 1.414 / 10 / 1 / (35.355) Vrms — ±1% (0.25 Vrms ±2%)
• Frequenza: 50 / 60 / 100 / 120 Hz — ±1%
• Elettrodo con impedenza: cambiare elettrodo tramite touchscreen — Opzioni: None / RA / LA / LL / V1 / V2 / V3 / V4 / V5 / V6 / ALL
• Elettrodo senza impedenza: cambiare elettrodo tramite touchscreen — Opzioni: RA / LA / LL / V1 / V2 / V3 / V4 / V5 / V6
• Impedenza di sbilanciamento, R: 10 kΩ — 10 kΩ ±1%
• Impedenza di sbilanciamento, C: 47 nF — 47 nF ±5%
• Offset DC: Alimentato da una batteria preinstallata sostituibile, può essere applicato su RA / LA / LL / V1~V6 — 150 mV ±1%; Fino a 40 ore con uso intermittente
• Condensatore 100 pF: misurato indirettamente usando un partitore di tensione 11:1 (110 MΩ : 10 MΩ) — 100 pF ±5%
• Ambiente: Destinato ad ambiente di laboratorio normale; selezione stabile dei componenti critici nel range indicato. Nota: il partitore 110 MΩ può essere influenzato da umidità superiore all’85% — Funzionamento: 15 - 30°C; 10 - 75% UR
• *Nota di misura: richiede misurazione con un multimetro di precisione superiore.
