Sistema di cromatografia in fase gassosa TGA

GCper controllo in lineaper l'analisi di gas

Presentazione

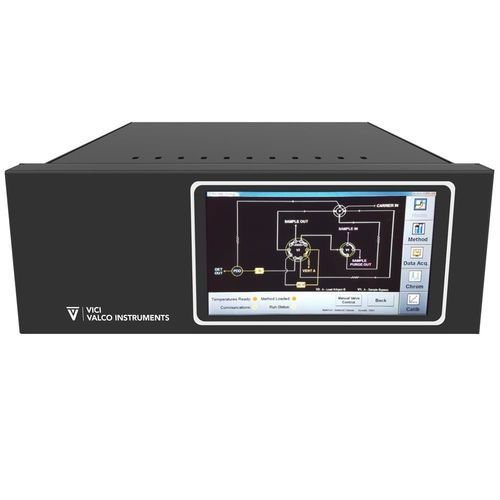

Il VICI Trace Gas Analyzer (TGA) è un analizzatore cromatografico chiavi in mano progettato per applicazioni di laboratorio, di processo e in campo, dedicato all’analisi delle impurità in tracce nei gas stabili. Il telaio integra gli strumenti di acquisizione, il PC, il software e un ampio touchscreen. Ogni sistema comprende un modulo di controllo per la gestione delle temperature, la commutazione delle valvole e l’elettronica dei rivelatori. Sono disponibili opzioni avanzate (allarmi, monitoraggio delle tendenze, accesso remoto) per adattarlo ad ambienti industriali esigenti.

Configurazioni gas e ambiti di applicazione
Il TGA può essere configurato per un singolo tipo di gas (es. idrogeno) o per una gamma di gas per rilevare impurità in He, H2, O2 e altri. Sono proposte configurazioni standard per la maggior parte dei gas industriali, gas di riferimento, gas ad alta purezza e gas speciali. Esempi di gas elencati nella configurazione standard: He, H2, N2, Ar, O2, BF3, CO, CO2, CH4, C2H4, C3H6, CF4, C2F6, C3F8, NF3, HBr, AsH3, PH3, B2H6, SiF4, SiH4.

Caratteristiche principali

• Progetto modulare che consente di eseguire un’ampia gamma di applicazioni su un unico strumento (moduli rivelatori, zone termostatiche, controlli valvole).
• Telaio che integra strumenti, PC, software e touchscreen per l’acquisizione e la visualizzazione dei dati analitici.
• Opzioni avanzate: allarmi, monitoraggio delle tendenze, accesso remoto, calibrazione automatica.

Zone di temperatura
La tecnologia FTP (Fast Temperature Programmer), opzionale, consente di controllare fino a quattro zone termiche rapide (zone FTP) assegnabili a colonne, preconcentratori, linee riscaldate, trappole, valvole o rivelatori. L’analizzatore può gestire fino a 12 zone di temperatura programmabili in totale e 4 zone FTP.

Rivelatori
Le configurazioni standard usano uno o due rivelatori; il progetto modulare permette di integrare fino a otto rivelatori. I rivelatori possono essere utilizzati in parallelo o in serie e includere qualsiasi combinazione di: FID, microTCD, IMS, RGD o rivelatori a scarica pulsata (PDD) che operano in modalità PDHID, PDPID o PDECD. Ad esempio, un PDHID abbinato a un microTCD può coprire intervalli da meno di 5 ppb fino a oltre il 99% di concentrazione.

Controlli valvole
Supporto per fino a 16 valvole pneumatiche, 4 valvole elettriche a due posizioni e 4 valvole multipo­sizione azionate elettricamente, a seconda della configurazione.

Sistema di campionamento gas (GSS)
Un sistema GSS (Gas Sampling System) opzionale può gestire fino a 64 linee di campionamento, 4 gas di calibrazione e i metodi associati. L’opzione GSS abilita sequenze di analisi in batch, migliora la riproducibilità, l’archiviazione dei dati, l’integrazione dei cromatogrammi e il calcolo dei risultati.

Calibrazione automatica
L’opzione di calibrazione automatica permette verifiche di conformità personalizzabili, eseguibili all’interno di un lotto di campioni o in momenti definiti della giornata.

Personalizzazione e collaudi
I sistemi Trace Gas Analyzer vengono configurati e testati secondo le specifiche dell’utente, con numerose opzioni software e hardware per soddisfare le esigenze di laboratorio o di processo.
