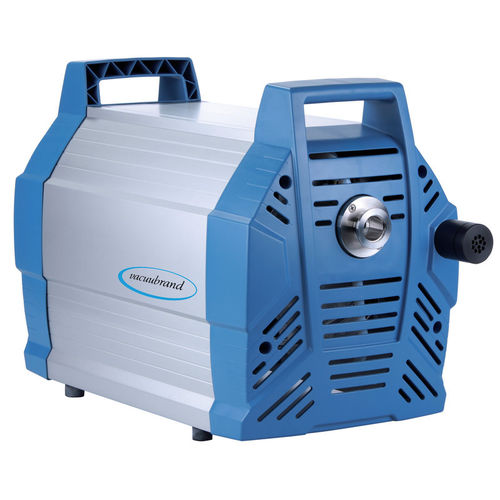

Pompa a vuoto a doppia membrana ME 16 NT

a diaframmasenza olioalta capacità di flusso

Panoramica

• pompa e evacuazione senza olio e senza contaminazione
• alto flusso anche vicino al vuoto limite
• basso rumore e vibrazioni molto contenute
• lunga durata delle membrane e azionamento senza manutenzione

Descrizione
Le pompe a membrana offrono una soluzione continua e priva di olio per l'evacuazione e il pompaggio di gas in molte applicazioni industriali. Il design monostadio del ME 16 NT combina un'elevata velocità di pompaggio con un vuoto limite fino a 70 mbar. Tutte le parti a contatto con il fluido sono in alluminio e materie plastiche selezionate, idonee per gas non corrosivi. Le doppie membrane flessibili rinforzate con tessuto, in FKM (fluoroelastomero), assicurano una lunga durata operativa. La configurazione a 8 teste garantisce un elevato flusso volumetrico in un involucro compatto e facile da pulire. L'azionamento è progettato per ridurre le vibrazioni e prolungare gli intervalli di manutenzione, riducendo i costi di gestione.

Dati tecnici e grafici (sintesi)

• Velocità di pompaggio max (50 Hz): 16.4 m3/h
• Velocità di pompaggio max (60 Hz): 9.6 cfm
• Vuoto limite: 70 mbar / 53 torr
• Numero teste: 8
• Numero stadi: 1
• Temperatura ambiente min (esercizio): 10 °C
• Temperatura ambiente max (esercizio): 40 °C
• Temperatura stoccaggio min: -10 °C
• Temperatura stoccaggio max: 60 °C
• Pressione di ritorno max (ass.): 1.1 bar
• Collegamento ingresso: flangia KF DN 25
• Collegamento uscita: G1/2"
• Potenza motore nominale: 0.53 kW
• Velocità nominale 50/60 Hz: 1650 min-1
• Classe di protezione (IEC 60529): IP 40
• Dimensioni (L x W x H): 554 x 260 x 359 mm
• Peso: 30.2 kg
• Rumore (Lp) a 50 Hz: 54 dBA
• Conformità ATEX: II 3/- G Ex h IIC T3 Gc X (solo atmosfera interna)
• Certificazione NRTL: No
• Fornitura: pompa completa, pronta all'uso, silenziatore, manuale

Caratteristiche / specifiche tecniche

• Modello: ME 16 NT
• Vuoto limite: 70 mbar
• Velocità di pompaggio (50 Hz): 16.4 m3/h
• Velocità di pompaggio (60 Hz): 9.6 cfm
• Teste: 8
• Stadi: 1
• Potenza motore: 0.53 kW
• Velocità nominale: 1650 min-1 (50/60 Hz)
• Connessioni: ingresso KF DN 25, uscita G1/2"
• Classe di protezione: IP 40
• Dimensioni (L x W x H): 554 x 260 x 359 mm
• Peso: 30.2 kg
• Livello sonoro: 54 dBA (50 Hz)
• Pressione max di mandata (abs.): 1.1 bar
• Temperatura d'esercizio: 10 °C - 40 °C
• Temperatura di stoccaggio: -10 °C - 60 °C
• ATEX: II 3/- G Ex h IIC T3 Gc X (solo atmosfera interna)
• Fornitura: pompa pronta all'uso con silenziatore e manuale
