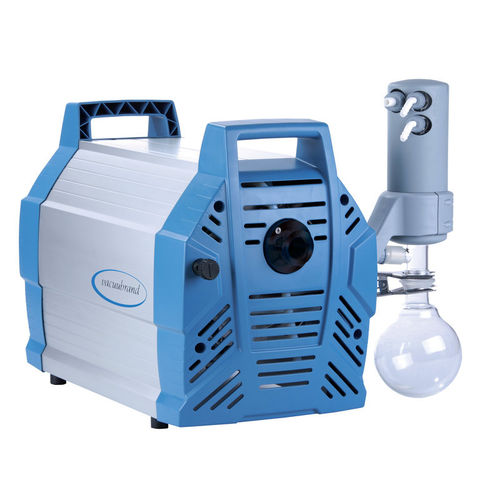

Pompa a vuoto da laboratorio ME 16C NT +EK

a diaframmasenza olio

Panoramica

• Eccellente resistenza chimica e tolleranza ai condensati
• Elevata velocità di pompaggio anche a bassi livelli di vuoto
• Design compatto
• Funzionamento molto silenzioso e basse vibrazioni
• Compatibilità ambientale grazie al recupero efficiente dei solventi mediante condensatore EK

Descrizione del prodotto
Le pompe a membrana per applicazioni chimiche della serie NT garantiscono un pompaggio continuo, senza olio, di gas e vapori corrosivi. La costruzione a stadio singolo combina un'elevata velocità di pompaggio con un vuoto finale fino a 70 mbar. Tutte le parti a contatto con il fluido pompato sono realizzate in fluoroplastiche resistenti ai prodotti chimici. Le membrane sandwich in PTFE aumentano l'affidabilità e la durata. La ME 16C NT a otto teste offre elevate prestazioni in un ingombro ridotto. Con il condensatore di vapori di scarico (EK) installato, la ME 16C NT +EK permette il recupero efficiente dei solventi e la riduzione delle emissioni. Le pompe NT a otto teste presentano superfici lisce e facili da pulire e funzionamento silenzioso.

Dati tecnici e grafici (valori chiave)
Velocità di pompaggio max 50 Hz: 16.3 m3/h
Velocità di pompaggio max 60 Hz: 9.6 cfm
Vuoto finale: 70 mbar / 53 torr
Vuoto finale con gas ballast: 100 mbar / 75 torr
Numero teste: 8
Numero stadi: 1
Temperatura ambiente (esercizio) min: 10 °C
Temperatura ambiente (esercizio) max: 40 °C
Temperatura ambiente (stoccaggio) min: -10 °C
Temperatura ambiente (stoccaggio) max: 60 °C
Pressione max. di uscita (ass.): 1.1 bar
Collegamento ingresso: flangia piccola KF DN 25
Collegamento uscita: beccuccio DN 8-10 mm
Collegamento raffreddamento: 2 x beccuccio DN 6-8 mm
Potenza nominale: 0.53 kW
Velocità nominale (50/60 Hz): 1650 min-1
Classe di protezione IEC 60529: IP 40
Dimensioni (L x P x H): 528 × 387 × 395 mm
Peso: 28.3 kg
Rumore (pressione sonora) a 50 Hz: 54 dBA
Certificazione ATEX: II 3/- G Ex h IIC T3 Gc X (solo atmosfera interna)
Certificazione NRTL: No
Consegna: Pompa fornita completamente assemblata, pronta all'uso, con manuale

Caratteristiche / specifiche tecniche

• Modello: ME 16C NT +EK
• Tipo: Pompa a membrana chimica, monostadio, senza olio
• Velocità di pompaggio (50 Hz): 16.3 m3/h
• Vuoto finale (senza gas ballast): 70 mbar (53 torr)
• Vuoto finale (con gas ballast): 100 mbar (75 torr)
• Teste / stadi: 8 teste, 1 stadio
• Potenza motore: 0.53 kW — velocità nominale 1650 min-1
• Collegamenti: ingresso KF DN 25, uscita beccuccio DN 8-10 mm
• Raffreddamento: 2 x beccuccio DN 6-8 mm
• Classe di protezione: IP 40
• Dimensioni (L×P×H): 528 × 387 × 395 mm
• Peso: 28.3 kg
• Livello sonoro: 54 dBA (50 Hz)
• Pressione max. di uscita (ass.): 1.1 bar
• ATEX: II 3/- G Ex h IIC T3 Gc X (solo atmosfera interna)
• Fornitura: Pompa montata con manuale
