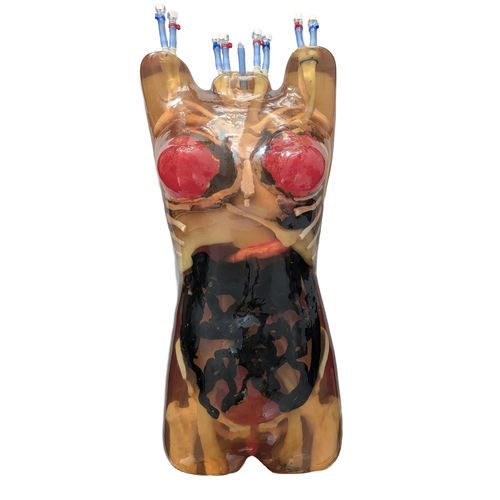

Phantom di calibrazione per tomografia TO-A06

per MRIper ecografiaper scanner a raggi X

Panoramica Il Fantasma di torso femminile adulto è un simulatore di imaging medico ad alta fedeltà derivato da dati TC di pazienti reali (donna di 35 anni, alta 168 cm, IMC regolato a 22). Progettato con una segmentazione avanzata basata sull'intelligenza artificiale e sviluppato con input clinici, riproduce strutture anatomiche e posizionamento degli organi realistici. Il phantom è dotato di movimento dinamico cardiaco e respiratorio ed è progettato per l'imaging multimodale (raggi X, TC, RM) con una buona compatibilità con gli ultrasuoni per molte regioni. Capacità principali

• Anatomia e posizionamento degli organi altamente realistici estratti da un set di dati TC dal vivo
• Movimento cardiaco dinamico (cuore pulsante) e movimento respiratorio dinamico (polmoni gonfiabili)
• Compatibile con i flussi di lavoro X-Ray, CT e MRI; utilizzabile con gli ultrasuoni per molte regioni
• Supporta l'uso di vari mezzi di contrasto, tra cui quelli a base di solfato di bario, iodio, gadolinio, microbolle e ossido di ferro
• Personalizzabile (caratteristiche della pelle, strati di grasso, tratto gastrointestinale cavo o altri adattamenti specificati dal cliente)

Anatomia

• Spina vertebrale completa
• Gabbia toracica completa
• Spalle e clavicole
• Pelvi
• Ossa femorale parziale
• Trachea
• Cuore
  • 2 Atri, 2 Ventricoli
  • 4 Valvole
  • SVC, IVC, Aorta
  • Caratteristica appendice
  • Strutture valvolari flessibili
  • Esofago
• Polmoni
• Diaframma
• Seno
  • Tessuto corporeo-materiale mimetico
  • Tessuti adiposi mammari
  • Tessuti delle ghiandole mammarie
• Fegato
• Cistifellea
• Stomaco
• Reni
• Splezia
• Pancreas
• Intestino crasso e tenue
• e piccolo intestino
• Vescica
• Cervicale
• Canale vaginale
• Ovaie
• Utero

Caratteristiche del cuore pulsante

• Modello di cuore pulsante con movimento ciclico delle pareti
• Camere riempibili d'acqua con minime sacche d'aria
• Accesso per l'inserimento di cateteri endovenosi
• Pulsatilità regolabile: 0-200 BPM
• Lunghezza del polso regolabile: 0-750 ms
• Potenza del flusso di impulsi regolabile: 0-100%
• Due uscite 0-6 L/min (sistole/diastole)
• Pressione arteriosa in uscita fino a 430 mmHg
• Disponibile in configurazione 110 V o 220 V

Caratteristiche del polmone respirabile

• Polmoni dinamici gonfiabili che consentono un movimento respiratorio ciclico realistico
• Frequenza di respirazione regolabile: 0-45 respiri al minuto
• Volumi del respiro regolabili: 250 ml, 300 ml fino a 1200 ml con incrementi di 100 ml
• Durata del ciclo respiratorio personalizzabile
• Sistema completo installato su una base sicura in Garolite (G10)

Proprietà di imaging e risonanza magnetica

• Ottimizzato per l'imaging a raggi X, TC e RM
• I tessuti RM presentano valori realistici del tempo di rilassamento T2 (buona corrispondenza con la RM pesata in T2); i valori T1 sono più bassi (circa ~100 ms) e meno realistici, ma comunque immaginabili
• Buoni risultati ottenibili con sequenze a densità protonica

Complementi opzionali

• Funzione pelle (inclusa su richiesta)
• Strati di grasso personalizzati per aumentare il BMI: esempi di add-on opzionali forniti per BMI 28 e BMI 35
• Pompa cardiaca e pompa polmonare vendute per consentire il movimento dinamico cardiaco/respiratorio

Note aggiuntive

• Aspetto predefinito: ambra traslucida; caratteristica della pelle disponibile su richiesta
• Possono verificarsi piccole variazioni nell'aspetto a causa delle caratteristiche del materiale e delle tolleranze di produzione
• Trachea cava (circolare) con diametro interno di ~6,15 mm; può accettare cateteri, cannocchiali o dispositivi per le vie aeree e può essere personalizzato

Proprietà tecniche (acustiche, densità, attenuazione, durezza, T2, speckles) - formato tabella Tipo di tessuto | Velocità del suono [m/s] | Densità [g/cm3] | Attenuazione a 2,25 MHz [dB/cm] | Durezza [Shore OO] | T2 [ms] | Puntini Organi con macchioline (fegato, reni, ecc.) | 1435 ± 10 | 0,99 | 1,0 ± 0,2 | 20 | 70 | VARIABILE Organi senza scaglie (stomaco, intestino, ecc.) | 1400 ± 10 | 0,99 | 1,0 ± 0,2 | 20 | 70 | NO Tessuto corporeo | 1410 ± 10 | 1,00 | 1,5 ± 0,2 | 40 | 55 | NO/BASSO Osso corticale | 3000 ± 30 | 2,31 | 6,4 ± 0,3 | N/A | N/A | N/A Osso trabecolare | 2800 ± 50 | 2,03 | 21 ± 2 | N/A | N/A | N/A Proprietà termiche del materiale che simula l'osso - formato tabella Conduttività termica | Capacità termica specifica volumetrica | Diffusività termica | Resistività termica | Calore specifico | Velocità del suono 0.776 W/m-K | 1,040 MJ/m3-K | 0,746 mm2/s | 1,289 m-K/W | 0,978 J/g-°C | 3070 m/s Valori HU del materiale che simula i tessuti - formato tabella Tipo di tessuto | Valore HU (medio) Tessuto corporeo | -25 Osso trabecolare | 800 Osso corticale | 1300 Aorta | 40 Vena Cava | 40 Trachea | 80 (parte in tessuto), -1000 (parte piena d'aria) Polmoni | -850 Pancreas | 110 Diaframma | 80 Tessuti grassi mammari | -25 Tessuti delle ghiandole mammarie | 35 Cervice | 50 Canale vaginale | 50 Milza | 110 Reni | 110 Vescica | 35 Parete del retto | 100 Parete del colon sigmoideo | 100 Cuore | 40 Utero | 50 Intestino crasso/piccolo | 80 (parte tessuto), -1000 (parte aria) Caratteristiche/specifiche tecniche

• Nome commerciale: Torso femminile adulto (dinamico)
• SKU: TO-A06
• Modelli di torso disponibili: Donna (dinamico), Donna (standard)
• Opzioni di modelli di imaging disponibili: X-Ray CT, US; X-Ray CT, MRI
• Dimensioni fisiche del phantom (prodotto fotonico/core): circa 29 x 14 x 11 pollici (circa)
• Dimensioni di spedizione con custodia rigida: circa 46 x 36 x 17 pollici
• Peso del prodotto (phantom): circa 80 libbre; peso della spedizione con custodia: circa 136 libbre
• Articoli inclusi: Phantom per torso adulto (dinamico); pompa cardiaca e pompa polmonare (sistema installato sulla base, ove applicabile); manuale d'uso/istruzioni di montaggio; custodia rigida per il trasporto; garanzia di 2 anni e assistenza clienti
• Materiali: resina morbida a base di uretano per i tessuti molli; composito brevettato a base epossidica rinforzato con ceramica per le ossa sintetiche
• Proprietà RM: tempi di rilassamento T2 realistici, valori T1 ~100 ms (meno realistici)
• Compatibilità con il contrasto: mezzi a base di solfato di bario, iodio, gadolinio, microbolle, ossido di ferro
• Gamme dinamiche: cuore 0-200 BPM; polmone 0-45 respiri/min; uscite cardiache fino a 6 L/min per uscita; pressione arteriosa fino a 430 mmHg
