Unità di controllo di velocità dell'aria VAV-9

di movimentoper cappe per aspirazione

Overview
Il VAV-9 di TopAir è un sistema integrato di controllo VAV (volume d'aria variabile) progettato per la gestione intelligente delle cappe aspiranti. Il sistema misura la velocità dell'aria tramite un sensore HOTWIRE e regola automaticamente la velocità della ventola tramite un inverter (VFD) di alta qualità per raggiungere i set point, riducendo i consumi energetici e il carico sull'HVAC.

Safety and Monitoring
Il VAV-9 monitora continuamente il flusso d'aria e fornisce segnali visivi e acustici in caso di deviazioni rispetto alle soglie impostate. In caso di guasto critico, l'interno dell'armadio si illumina di rosso per garantire un rapido rilevamento, anche da parte del personale con difficoltà uditive.

System Concept
Fornito come soluzione preintegrata plug-and-play, il VAV-9 include la logica di controllo, l'interfaccia touch e il VFD preconfigurati e programmati. Questo elimina la necessità di acquisti separati e di integrazione in loco, riducendo tempi di installazione e complessità di messa in servizio.

Use & Installation
Il VAV-9 può essere retrofit su cappe esistenti o installato su unità nuove. Le installazioni tipiche includono laboratori di ricerca, strutture sanitarie, aziende life-science e università. Il sistema consente un montaggio e un collegamento elettrico semplici da parte dei tecnici HVAC.

Included components

• Touch screen 9" a colori con indicatori visivi e sonori e pulsante mute
• Unità sensori e alimentazione per lo schermo
• Inverter (VFD) che controlla frequenza e tensione del motore

Features

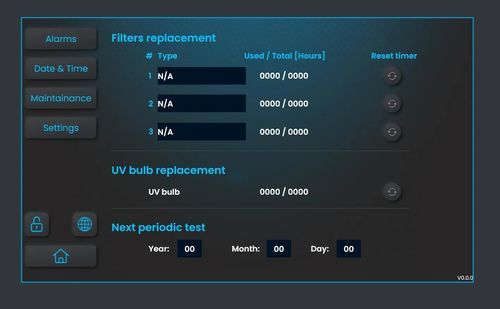

• Touch screen 9" a colori con comandi per set point, velocità dell'aria, allarmi e configurazione
• Inverter (VFD) di alta qualità per un controllo efficiente della ventola
• Opzioni di sensori HOTWIRE configurabili in base a condotti e design della cappa
• Interfaccia user-friendly per controllo e monitoraggio locale
• Pacchetto conveniente che include VFD e touch screen
• Il VFD riduce il rumore del motore e migliora l'efficienza energetica

Models (table)
Modello: VAV-9
Schermo: touch screen a colori 9"
Funzione: Controllo automatico della velocità dell'aria (VAV + VFD) e sistema operativo centrale per cappe aspiranti
Range di visualizzazione: 0 – 2 m/s
Set point allarme basso: configurabile
Uscita: 3 fasi 3 x 230 V
Ingresso analogico: 0–10 VDC
Alimentazione: 110–220 V, 50/60 Hz

Technical specifications

• Modello: VAV-9
• Schermo: touch screen a colori 9"
• Funzione: Controllo VAV + VFD automatico per cappe
• Range di visualizzazione: 0 – 2 m/s
• Set point allarme basso: configurabile
• Uscita: 3 fasi, 3 x 230 V
• Ingresso analogico: 0–10 VDC
• Alimentazione: 110–220 V, 50/60 Hz
• Componenti inclusi: touch screen, unità sensori e alimentazione, VFD
• Sensori: sistemi HOTWIRE configurabili su richiesta cliente
• Allarmi: indicatori visivi e audio; interno dell'armadio si illumina di rosso in caso di guasto per rilevamento a distanza
• Applicazioni tipiche: laboratori di ricerca, strutture sanitarie, aziende life-science, università
