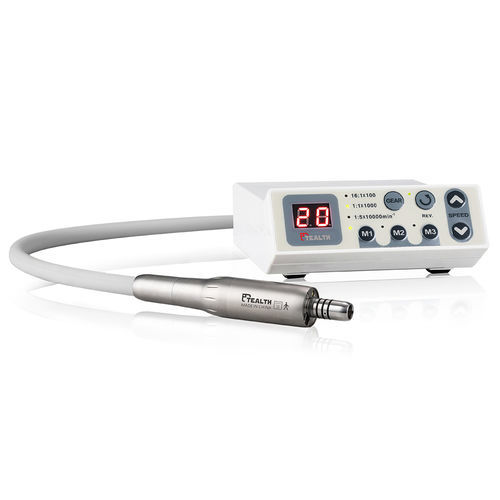

Micromotore per unità odontoiatriche DIL-20C

odontoiatricoDCelettrico brushless

Panoramica
Marca: Tealth
Origine del prodotto: Cina
Tempi di consegna: entro 3 giorni lavorativi
Capacità di fornitura: 10.000 pezzi/anno

Lista imballaggio

• Motore: 1 pezzo

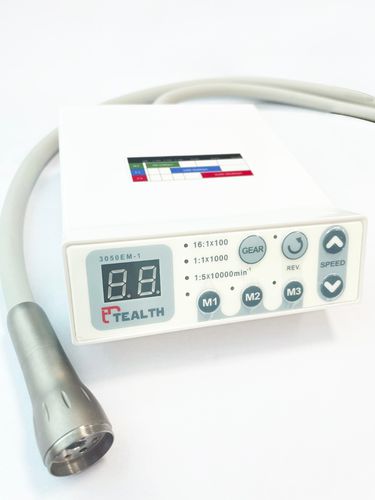

• Scheda di controllo (Control PC board): 1 pezzo
• Presa/adattatore di alimentazione: 1 pezzo

Caratteristiche

• Testa di coppia compatibile con contrangoli dentali
• Funzionamento silenzioso: rumore ≤ 60 dB
• Dimensioni motore: Φ22 × L71 mm
• Tensione: 24 V CC

Dettagli prodotto
Nome: Motore elettrico Tealth per irrigazione interna
Codice ordine: M2
Spruzzo d'acqua: irrigazione interna
Connettore: tipo E standard ISO
Tubo aria e tubo acqua separati per ottimizzare il raffreddamento.

Tabella tecnica

• Tipo motore: brushless DC
• Tensione: 24 V CC
• Modalità operativa: REV (reversibile)
• Gamma di velocità: 2.000–40.000 giri/min (1:1)
• Coppia: 3,2 N·cm
• Flusso gas refrigerante: 6–8 NL/min (0,2 MPa)
• Sterilizzazione: 121 °C per 20 min o 132 °C per 15 min
• Dimensioni: Φ22 × L71 mm
• Rumore: ≤ 60 dB

Rapporti di velocità (contrangolo)
16:1 — 100 ~ 2.500 rpm
1:1 — 2.000 ~ 40.000 rpm
1:5 — 10.000 ~ 200.000 rpm

Installazione

• Fase 1: Fissare la scheda di controllo del motore nel vano porta-strumenti dell'unità odontoiatrica e collegare un tubo per manipolo a 4 fori alla scheda.
• Fase 2: Collegare il tubo motore della scheda di controllo al motore e posizionare il motore sui supporti del manipolo.
• Fase 3: Collegare l'alimentazione al pannello di controllo, accendere, rimuovere il motore; il controllo avviene tramite pedale.

Istruzioni operative

• 1. Le indicazioni sul pannello mostrano stato e funzioni.
• 2. Accendere l'interruttore; la spia indica che il motore è in funzione.
• 3. Premere il pulsante di regolazione della velocità per modificare il regime.
• 4. Premere REV per cambiare il verso: verde = orario, arancione = antiorario.
• 5. Tenere premuto REV per 3 secondi per attivare/disattivare l'inversione.
• 6. Selezionare il rapporto adeguato (16:1, 1:1, 1:5) in base al contrangolo utilizzato; il pulsante selezionato si illuminerà.

Avvertenze
Non premere REV mentre il motore è in funzione.

Manutenzione

• Pulire quotidianamente motore e pannello con alcool per garantire igiene.
• Non utilizzare acqua fortemente ossidata, acqua ossigenata o disinfettanti aggressivi per la pulizia o l'immersione.
• Sostituire tempestivamente gli O-ring danneggiati.
• Pulire la superficie prima dell'autoclave; autoclave a 121 °C per 20 min o 132 °C per 15 min.
• Pressione di lavoro: 0,2 MPa. Portata aria di raffreddamento: 65 mL/min. Uso continuo: fino a 60 min, poi pausa di 5 min.
