Autoclave da laboratorio Systec VX-Serie

per dipartimento di sterilizzazionedi provaper microbiologia

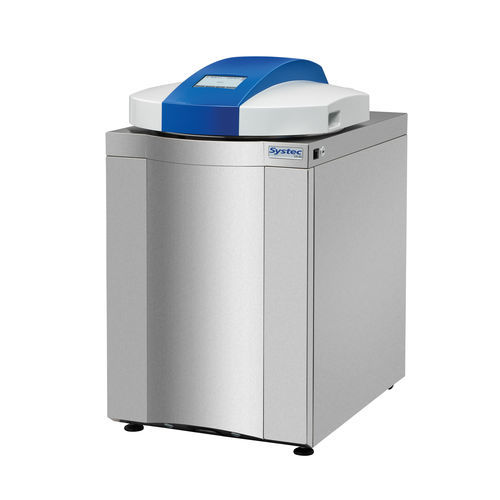

La serie VX di Systec è costituita da autoclavi verticali da laboratorio a caricamento dall'alto, disponibili in otto dimensioni con volumi nominali della camera da 40 a 150 litri, progettate per fornire un ingombro ridotto con un'elevata capacità della camera per un caricamento efficiente di bottiglie di terreno standard e matracci Erlenmeyer. La serie supporta attività di sterilizzazione convalidate e può essere configurata con numerose opzioni per l'ottimizzazione del processo, la documentazione e la sicurezza. Modelli disponibili e dimensioni/volumi delle camere

• Systec VX-40 - Camera Ø x profondità: 400 x 320 mm - Volume totale / nominale: 51 / 40 L - Disegno tecnico: https://www.systec-lab.com/wp-content/uploads/2025/11/Aufstellzeichnungen-DN400-VX-40-55-Rev-2.1.pdf
• Systec VX-55 - Camera Ø x profondità: 400 x 400 mm - Volume totale / nominale: 59 / 55 L - Disegno tecnico: https://www.systec-lab.com/wp-content/uploads/2025/11/Aufstellzeichnungen-DN400-VX-40-55-Rev-2.1.pdf
• Systec VX-65 - Camera Ø x profondità: 400 x 500 mm - Volume totale / nominale: 73 / 65 L - Disegno tecnico: https://www.systec-lab.com/wp-content/uploads/2025/11/Aufstellzeichnungen-DN400-500-V-Serie-Rev-2.1.pdf
• Systec VX-75 - Camera Ø x profondità: 400 x 600 mm - Volume totale / nominale: 85 / 75 L - Disegno tecnico: https://www.systec-lab.com/wp-content/uploads/2025/11/Aufstellzeichnungen-DN400-500-V-Serie-Rev-2.1.pdf
• Systec VX-95 - Camera Ø x profondità: 400 x 750 mm - Volume totale / nominale: 104 / 95 L - Disegno tecnico: https://www.systec-lab.com/wp-content/uploads/2025/11/Aufstellzeichnungen-DN400-500-V-Serie-Rev-2.1.pdf
• Systec VX-100 - Camera Ø x profondità: 500 x 500 mm - Volume totale / nominale: 117 / 100 L - Disegno tecnico: https://www.systec-lab.com/wp-content/uploads/2025/11/Aufstellzeichnungen-DN400-500-V-Serie-Rev-2.1.pdf
• Systec VX-120 - Camera Ø x profondità: 500 x 600 mm - Volume totale / nominale: 137 / 120 L - Disegno tecnico: https://www.systec-lab.com/wp-content/uploads/2025/11/Aufstellzeichnungen-DN400-500-V-Serie-Rev-2.1.pdf
• Systec VX-150 - Camera Ø x profondità: 500 x 750 mm - Volume totale / nominale: 166 / 150 L - Disegno tecnico: https://www.systec-lab.com/wp-content/uploads/2025/11/Aufstellzeichnungen-DN400-500-V-Serie-Rev-2.1.pdf

Panoramica delle capacità e delle funzioni standard

• Generatore di vapore integrato e separato (integrato nell'alloggiamento ma separato dalla camera di sterilizzazione) che consente un rapido riscaldamento (camera vuota a 121 °C in ~10 minuti) e una migliore ventilazione; condensazione del vapore (con regolazione PT-100) per la gestione della condensa.
• Custodia, telaio di supporto e recipiente in pressione in acciaio inox resistente alla corrosione; recipiente in pressione in particolare in acciaio inox 1.4404 (AISI 316L).
• Temperatura e pressione standard fino a 140 °C e 4 bar di pressione assoluta; è disponibile un'estensione opzionale a 150 °C / 5 bar (installabile in un secondo momento con componenti di sicurezza/controllo adattati).
• Opzione di controllo touch-screen (5,7 pollici) che supporta la visualizzazione numerica/grafica del processo e fino a 100 programmi di sterilizzazione configurabili dall'utente (7 programmi standard predefiniti inclusi).
• Sicurezza avanzata: chiusura automatica dello sportello circonferenziale con guarnizione in silicone resistente al calore; lo sportello si blocca in base alla temperatura interna e si sblocca solo dopo una depressurizzazione sicura; apertura automatica regolabile dello sportello al termine del programma.
• Estese funzioni di processo: calcolo del valore F0, programmi speciali (ad es. tubi Durham, programmi speciali).programmi speciali (ad es. tubi Durham), programma speciale di sterilizzazione distruttiva con riscaldamento frazionario, mantenimento della temperatura per i liquidi dopo la fine del programma.
• Autofill (alimentazione automatica dell'acqua demineralizzata) e sensori di temperatura aggiuntivi (incluso il sensore nello scarico della condensa); sensore di temperatura PT-100 (classe A) flessibile per misure di riferimento nei liquidi.
• Documentazione e gestione dei dati: memoria interna dimensionata per archiviare i dati di processo per almeno 10 anni; documentazione integrata del lotto con esportazione in formato PDF e CSV; opzioni per il salvataggio in cartella (FTP/SFTP), stampante integrata e soluzione avanzata CFR 21 Parte 11 (AuditTrail, firme elettroniche, controllo esteso degli account utente).
• Controllo dell'utente e degli accessi: controllo standard dell'account utente con tre gruppi preconfigurati (Amministratore, Operatore, Supervisore); diritti di accesso protetti da codice per la modifica dei parametri e gli interventi rilevanti per la sicurezza.
• Interfacce e connettività: uscita dati elettronica standard; connessione SCADA/OPC-UA opzionale e sincronizzazione di rete/tempo tramite time server; RS-232 elencata tra le connessioni posteriori.

Opzioni e accessori per l'ottimizzazione dei processi

• Sistemi di raffreddamento rapido (metodi multipli): raffreddamento a mantello con acqua di raffreddamento (con o senza pressione di supporto), raffreddamento con ventilazione ad aria ambiente, raffreddamento a spruzzo con acqua sterile ricircolata e pressione di supporto.
• Ventilatore radiale e Ultracooler (montato nella porta) per accelerare il raffreddamento e ridurre i tempi di raffreddamento in modo significativo (Ultracooler + raffreddamento a mantello + ventilatore possono ridurre i tempi di raffreddamento fino al ~90% a seconda del carico).
• Sistema di vuoto per la sterilizzazione convalidata di solidi e rifiuti in sacchi di smaltimento (pre-vuoto frazionato), oltre all'asciugatura con vuoto profondo Superdry per i solidi (solo con sistema di vuoto).
• Filtrazione dell'aria di scarico e inattivazione della condensa (cartuccia con membrana in PTFE da 0,2 μm) per una sterilizzazione sicura delle sostanze biologiche pericolose.
• Opzioni per la documentazione e la conformità: stampante integrata, salvataggio in cartella (FTP/SFTP), Advanced CFR 21 Part 11 incluso AuditTrail e firme elettroniche.
• Accessori: cestelli di carico e inserti in acciaio inox, dispositivo di sollevamento per carichi pesanti, altri cestelli/inserti e sistemi di trasporto/carico disponibili su richiesta.

Caratteristiche/specifiche tecniche

• Marchio: Systec (Serie Systec VX)
• Modello / Serie: Serie Systec VX
• Materiale della camera: acciaio inox 1.4404 (AISI 316L)
• Volumi nominali della camera disponibili: 40 L, 55 L, 65 L, 75 L, 95 L, 100 L, 120 L, 150 L (vedere l'elenco dei modelli per il corrispondente Ø x profondità)
• Sterilizzazione massima standard: 140 °C / 4 bar assoluti; opzionale: 150 °C / 5 bar assoluti (installabile in un secondo momento)
• Generazione di vapore: generatore di vapore integrato separato (all'interno dell'alloggiamento ma separato dalla camera)
• Controllo e HMI: opzione touchscreen (5.7"), fino a 100 programmi di sterilizzazione, personalizzazione dei programmi, visualizzazione numerica/grafica del processo
• Dati e documentazione: memoria interna (≥10 anni), esportazione PDF/CSV, salvataggio opzionale in cartella (FTP/SFTP), stampante integrata, opzione Advanced CFR 21 Part 11 (AuditTrail, firme elettroniche)
• Caratteristiche di sicurezza: blocco automatico della porta circonferenziale, sblocco della porta a temperatura controllata, diritti di accesso protetti da codice, porta di convalida per strumenti di misura
• Opzioni di raffreddamento: ventilazione convenzionale regolata, raffreddamento rapido (raffreddamento a mantello, ventilatore radiale, Ultracooler, raffreddamento a spruzzo), acque reflue raffreddate ad acqua a controllo termostatico
• Vuoto ed essiccazione: sistema di vuoto opzionale (pre-vuoto frazionato), Superdry per l'essiccazione dei solidi (richiede il vuoto)
• Interfacce di documentazione/comunicazione: Esportazione USB, esportazione in rete (con salvataggio in cartella), OPC-UA (SCADA) opzionale, RS-232 annotata sulle connessioni posteriori
• Numero di programmi di sterilizzazione (memorizzazione): fino a 100 (7 predefiniti)
• Alimentazione elettrica (standard): VX-40 / VX-55: 220-240 V, 50/60 Hz, 16 A; da VX-65 a VX-150: 380-400 V, 50/60 Hz, 16 A. Altre tensioni sono disponibili su richiesta; sono possibili deviazioni specifiche per ogni Paese.
