Fotopletismografo respiratorio BIOPAC

per animali

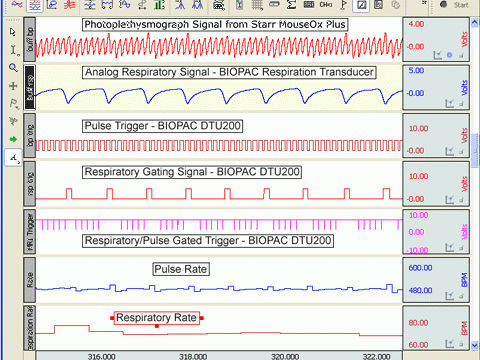

Soluzioni di Gating/Triggering per MouseOx® Plus La forma d'onda del fotopletismografo emessa dal MouseOx Plus può essere utilizzata per generare segnali di innesco cardiaco quando viene utilizzata come ingresso al BIOPAC DTU200 Dual Channel Gating System. In combinazione con un trasduttore di respirazione BIOPAC e con il nostro sensore MRI, è possibile creare segnali di trigger con gate per l'utilizzo nelle acquisizioni di immagini MRI a cronometraggio. I segnali trigger con gated trigger respiratorio/impulso possono essere utilizzati per cronometrare le scansioni MRI nella fase desiderata di ogni ciclo cardiaco e respiratorio, consentendo la riduzione o l'eliminazione degli artefatti del movimento. I quadranti sul DTU200 consentono di regolare i livelli di trigger e di condizionare i segnali di ingresso. Entrambi i canali di ingresso possono essere amplificati fino a 10X, filtrati passa basso (cardiaco 10-100 Hz; respiratorio 1-10 Hz) e passa alto (cardiaco 0,1-1 Hz; respiratorio 0,05-0,5 Hz). I segnali di ingresso analogici grezzi e condizionati e i corrispondenti segnali di trigger possono essere monitorati e registrati in tempo reale utilizzando il sistema di acquisizione dati BIOPAC MP150.
