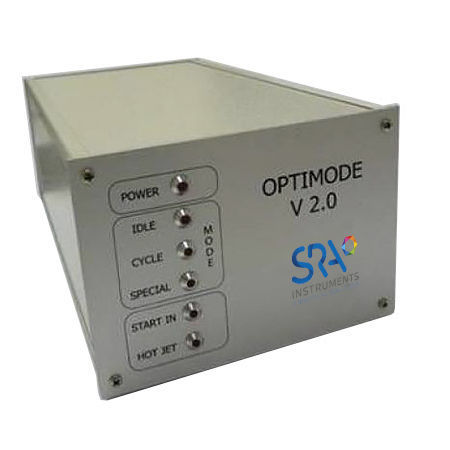

Unità di controllo di portata Optimode V.2

per cromatografiadi processo

L’interfaccia di modulazione è il cuore di un qualsiasi sistema GC comprehensive bidimensionale. Il modulatore termico a doppio stadio della Zoex è tra i più efficienti e adatti a produrre picchi estremamente stretti nella seconda dimensione. La modulazione termica utilizza due jet di gas azoto, uno caldo ed uno freddo, per intrappolare e successivamente rilasciare le porzioni consecutive di picco eluente dalla prima colonna per la loro iniezione nella seconda colonna. Il processo termico di modulazione del picco è determinato dal flusso di azoto gassoso freddo e dalla durata e temperatura del gas caldo che agiscono alternativamente sul capillare di modulazione. Per ottenere un corretto rapporto di modulazione (numero di picchi modulati coerente con l’ampiezza del picco non modulato), il flusso del getto freddo ed il tempo di attività del getto caldo devono variare nel corso dell’analisi gascromatografica, in particolare per quelle analisi che richiedono la separazione di specie con volatilità molto diverse tra loro (per esempio nella separazione di idrocarburi C5-C40). La precisa combinazione dei parametri di questi due eventi migliora il processo di modulazione, da una parte previene il break-through delle specie molto volatili e dall’altra evita il solo parziale rilascio delle specie semi-volatili causa dell’aumento del numero delle modulazioni e di picchi codati nell’immagine 2D. Il controller SRA Optimode V.2 è in grado di controllare in modo accurato e preciso i due eventi di raffreddamento e riscaldamento del capillare di modulazione, cuore del sistema dual-stage del modulatore termico Zoex.
