Alimentazione HV integrata, alimentazione del filamento, tubo a raggi X, porta del fascio ed elettronica di controllo
Compatto e leggero
Ingresso universale, fattore di potenza corretto con filtro EMI interno
Può essere montato con qualsiasi orientamento fisico
Interfaccia di controllo analogica e interfaccia digitale RS-232 standard

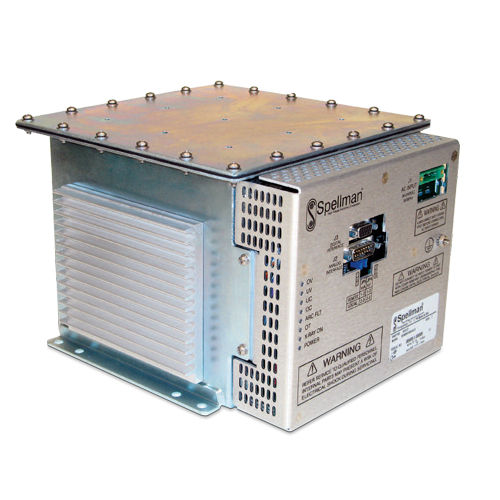

La sorgente XRB80N100 Monoblock® X-Ray di Spellman è progettata per applicazioni OEM e alimenta il suo tubo X-Ray interno fino a 80kV a 100W. Caratteristiche come l'ingresso universale, le dimensioni ridotte e l'interfaccia analogica e digitale RS-232 semplificano l'integrazione di questa unità nel sistema X-Ray. L'XRB80N100 è disponibile con geometria del fascio a ventaglio (standard) o a cono (opzionale). Il circuito proprietario di controllo delle emissioni garantisce un'eccellente regolazione della corrente del tubo a raggi X, oltre a prestazioni di stabilità eccezionali.
Applicazioni tipiche della sorgente a raggi X integrata XRB80N100 Monoblock®:
Misura dello spessore
Ispezione di alimenti
Conferma del livello di riempimento
Ispezione di pacchi
SPECIFICHE
Caratteristiche dei raggi X:
Spot focale: 0,5 mm (IEC 336)
Filtro del fascio:
Ultem: 3.30 mm ±0,15 mm
Olio: 8 mm ±0,1 mm
Vetro: 1.8 mm ±0,25 mm
BE: 0,8 mm
Geometria del fascio:
Ventaglio: Standard. La copertura angolare del fascio sarà di 75° con il piano del fascio perpendicolare all'asse del tubo radiogeno e largo 13°.
Cono: Opzionale. fascio a cono da 25°
Tensione di ingresso:
Ingresso con fattore di potenza corretto 0,98, 100-240Vac ±10% 50/60Hz, 2A, massimo
Tensione del tubo a raggi X:
La tensione nominale del tubo a raggi X è regolabile fino a 80kV
Corrente del tubo a raggi X:
da 150uA a 1,25mA nell'intervallo di tensione del tubo specificato
Regolazione della tensione:
Linea: ±0,05% della tensione massima di uscita su una variazione del ±10% della tensione nominale di linea in ingresso
Carico: ±0,1% della tensione nominale massima per una variazione del carico da 150uA a 1,25mA
---
