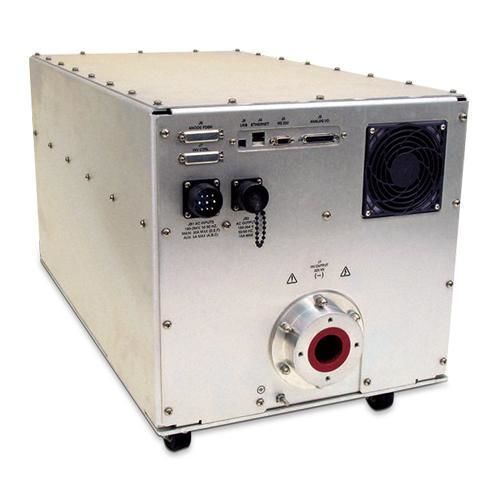

Generatore di raggi X per radiografia multidisciplinare XRV series

da montare su dispositivo

Panoramica
La serie XRV di Spellman comprende alimentazioni HV per generatori a raggi X compatti con potenze da 1,8 kW a 6,0 kW e tensioni DC di uscita da 5 kV fino a 160 kV/225 kV, oltre a varianti bipolari ±160 kV/±175 kV/±225 kV. Sono disponibili configurazioni negative, positive o bipolari, pensate per integrazione OEM in sistemi di ispezione industriale, scanner di sicurezza e applicazioni X‑ray correlate.

Caratteristiche principali

• Famiglie: 160 kV, 225 kV, 320 kV, 350 kV e 450 kV
• Opzioni di potenza: 1,8 kW, 3,0 kW, 4,0 kW, 4,5 kW e 6,0 kW
• Ingresso CA con correzione del fattore di potenza (PFC attivo per modelli monofase; PFC passivo per 6,0 kW trifase)
• Alimentazioni filamento integrate duali con controllo di emissione in anello chiuso (0–6 A @ fino a 10 Vdc)
• Controllo digitale e analogico: USB, Ethernet, RS-232 e interfaccia analogica a 25 pin
• Connettori HV: R24 o R28 (singoli o doppi per modelli bipolari)

Applicazioni

• Controllo non distruttivo (NDT) e ispezione industriale
• Scanner a raggi X e controllo di sicurezza
• Integrazione OEM in sistemi a raggi X

Scelta del modello (esempi)

• XRV160*1800 — 160 kV, 1,8 kW, positiva o negativa
• XRV160*6000 — 160 kV, 6,0 kW, positiva o negativa (varianti 208 V o 400 V)
• XRV320P&N1800 — ±160 kV, 1,8 kW, bipolare
• XRV450P&N4500 — ±225 kV, 4,5 kW, bipolare

Specifiche tecniche (selezionate)

• Gamma tensioni di uscita: 5 kV fino al valore della famiglia (160/225 kV) o configurazioni ± per modelli bipolari
• Corrente di uscita: dipende dal modello (tipicamente 0–30 mA; alcuni fino a 0–50 mA)
• Precisione tensione: 0,25 %; stabilità: ≤0,1 % su 8 ore dopo 1 ora di warm-up (tip.)
• Ripple/Noise (p-p): fino a <0,025 % a seconda del modello
• Dimensioni es. : XRV160 unità singola 256 × 436 × 609 mm; XRV225 unità singola 404 × 432 × 780 mm
• Pesi es. : unità singole 68–109 kg; configurazioni doppie fino a ~218 kg

Controllo e interfacce

• Interfaccia analogica (25 pin): programmazione/monitor kV/mA, controllo filamento, interlock, fault
• Digitale: RS-232 (9 pin), Ethernet (RJ45), USB (standard)
• Software di controllo: esempio di GUI Windows fornito; supporto integrazione OEM

Ambiente e conformità

• Temperatura operativa: 0 °C a +50 °C; stoccaggio: -40 °C a +85 °C
• Umidità: 20 %–85 % RH, senza condensa; raffreddamento: aria forzata
• Conformità: direttive EEC EMC e Low Voltage; RoHS conforme; fare riferimento ai file prodotto

Note
Le specifiche possono variare. Consultare la scheda tecnica Spellman XRV per dettagli tecnici completi e aggiornati.
