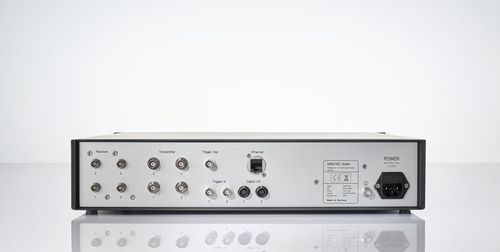

Tester per dispositivi medici SONO-PR 10

ad ultrasuonicompattodigitale

Panoramica

• Soluzione di prova ultrasonica accoppiata ad aria conveniente per ispezioni non distruttive
• Progettata per componenti leggeri e difficili da accoppiare dove i metodi a contatto non sono applicabili
• Consente test senza contatto senza l'uso di fluidi di accoppiamento
• Gamma di frequenza del sistema fino a 10 MHz (SONO-PR 10)

Sonde ultrasoniche per prove senza contatto

• Compatibile con sonde air-coupled SONOSCAN CFC / CF

Vantaggi

• Ingresso economico all'ultrasuono accoppiato ad aria
• Ampia gamma di applicazioni e materiali
• Configurazione flessibile per diversi scenari di prova
• Sistema semplice, non automatizzato, adatto a ispezioni manuali o semi-manuali
• Ampia banda nel campo degli ultrasuoni accoppiati all'aria
• Funzionamento possibile senza PC tramite pannello touch integrato

Applicazioni

• Ispezione ultrasonica senza contatto per rilevamento difetti e caratterizzazione dei materiali
• Adatto per schiume, metalli, plastiche e materiali ceramici
• Prove su materiali da costruzione: mattoni, pannelli compositi, calcestruzzo e legno
• Ispezione di strutture honeycomb e sandwich con diversi core e strati di copertura

Componenti / Caratteristiche chiave

• Sonde air-coupled — tecnologia piezo-composite SONOTEC con focalizzazione degli elementi per risoluzione e sensibilità massime
• Fino a 4 canali — canali trasmettitore e ricevitore indipendenti con pulser a burst a onde quadre configurabile e preamplificatori a basso rumore
• Interfacce — opzioni di interfaccia digitale per estendere le funzionalità
• Non è necessario PC — funzionamento tramite pannello touch integrato

Dati tecnici (riassunto)
Dati generali:
Unità 19 pollici contenente trasmettitore e ricevitore ultrasonico
Temperatura di esercizio: 5 °C a 40 °C
Interfaccia di configurazione: 1 Gbit LAN
Classe di protezione: IP20

Convertitore A/D:
Risoluzione: 14 Bit
Frequenza di campionamento: fino a 50 MS/s

Pulser:
Numero di canali: 1 a 4
Ampiezza impulso: 10 V a 500 V
Gamma di frequenza: 40 kHz a 10 MHz
Tipo: Burst a onda quadra (unipolare positivo) fino a 20 impulsi

Ricevitore:
Numero di canali: 1 a 4
Gamma di frequenza: 35 kHz a 15 MHz
Guadagno con preamplificatore CFC integrato: 20 dB a 140 dB, incrementi di 0,5 dB
Guadagno con preamplificatore esterno standard: 0 dB a 120 dB, incrementi di 0,5 dB
Rumore: 1 nV/√Hz

Interfacce:
Ingressi: multi-canale digitali e analogici
Uscite: multi-canale digitali

Caratteristiche / Specifiche

• Formato: unità trasmettitore/ricevitore 19 pollici
• Banda sistema: fino a 10 MHz
• Gamma frequenza trasmettitore: 40 kHz – 10 MHz
• Gamma frequenza ricevitore: 35 kHz – 15 MHz
• Canali: 1–4 (trasmissione & ricezione)
• Tensione trasmettitore: 10 V – 500 V
• Guadagno ricevitore integrato: 20 dB – 140 dB (passi da 0,5 dB)
• Guadagno preamplificatore esterno: 0 dB – 120 dB (passi da 0,5 dB)
• Rumore del ricevitore: 1 nV/√Hz
• Interfaccia di configurazione: 1 Gbit LAN
• Temperatura di esercizio: 5 °C a 40 °C
• Classe di protezione: IP20
