Sistema di integrazione di registrazione video DM-AIO-K4

di posizionamentodi segnali videocon streaming

Panoramica
DM-AIO-K4 è un sistema compatto di integrazione della sala operatoria e gestione dei media in 4K che fornisce instradamento video, registrazione chirurgica, controllo dei dispositivi, streaming, audio/video bidirezionale, Worklist DICOM e connettività PACS. Progettato per aggiornare sale operatorie di piccole e medie dimensioni con una piattaforma tutto-in-uno per instradamento 4K, registrazione, controllo dei dispositivi e flussi media collegati al paziente.

Punti salienti della piattaforma

• I/O HDMI 2.0 4×4 con supporto fino a 3840×2160 @ 60 Hz
• Controllo dispositivi OR integrato per illuminazione, tavoli, pendenti e camere PTZ
• Registrazione chirurgica in MP4/AVI con suddivisione file per tempo o dimensione
• Gestione media collegati al paziente con integrazione Worklist DICOM e PACS
• Streaming, distribuzione live e collaborazione AV bidirezionale
• Archiviazione di rete ed esportazione USB con doppio Gigabit Ethernet

Problemi risolti

• Sistemi AV frammentati: unificare endoscopi, telecamere di campo, monitor e telecamere di sala in un'unica piattaforma di instradamento e visualizzazione.
• Media chirurgici disorganizzati: associare video e immagini ai dati di paziente/procedura per un recupero dei casi affidabile.
• Molteplici punti di controllo: fornire un'interfaccia unificata per luci, tavoli, pendenti, telecamere e dispositivi multimediali per semplificare i flussi clinici.

Una piattaforma centrale — Descrizione della soluzione
Il DM-AIO-K4 connette le fonti video chirurgiche comuni, le instrada ai display appropriati, registra contenuti ad alta risoluzione, supporta il controllo dei dispositivi OR compatibili e mantiene i contenuti acquisiti collegati al caso clinico. È pensato per aggiornare digitalmente una sala senza i costi e la complessità delle grandi piattaforme OR enterprise.

Funzioni principali

• Unificare instradamento video, registrazione, comunicazione e controllo dei dispositivi compatibili.
• Fornire un workflow coerente per anteprima, acquisizione e recupero dei media di caso.
• Supportare l'insegnamento chirurgico, la documentazione e l'integrazione con i sistemi ospedalieri.
• Offrire una base pratica per implementazioni digitali compatte in sala operatoria.

Esempi di distribuzione

• Workstation mobile touchscreen: punto di controllo locale compatto per instradamento, registrazione, gestione dispositivi e flussi media paziente.

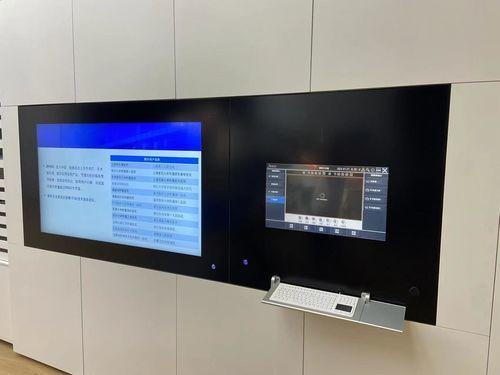

• Installazione integrata a parete: visualizzazione e controllo centralizzati con doppio display e interfaccia multimediale per una sala operatoria digitale salvaspazio.

Capacità principali

• Instradamento video 4K — quattro ingressi HDMI 2.0 e quattro uscite HDMI 2.0 per instradare le sorgenti ai display della sala.
• Anteprima multi-sorgente — anteprima fino a quattro sorgenti in layout singolo, doppio o quad.
• Registrazione chirurgica 4K — registra fino a 3840×2160 @ 60 Hz in MP4 o AVI, con suddivisione file per durata o dimensione.
• Media collegati al paziente — associare video e snapshot ai metadati paziente/procedura per un recupero organizzato.
• DICOM & Worklist — interrogare dati paziente, creare file DICOM collegati al paziente e inviare a PACS.
• Rete & archiviazione — archiviazione interna, esportazione/backup USB, accesso web e upload FTP tramite doppio Gigabit Ethernet.
• Controllo centralizzato dei dispositivi — controllo di luci chirurgiche compatibili, tavoli operatori, pendenti a soffitto e telecamere PTZ; integrazione configurata per progetto.
• Broadcasting & streaming — distribuzione live e streaming di rete per insegnamento e osservazione remota autorizzata.
• Collaborazione bidirezionale — audio/video bidirezionale per insegnamento e supporto remoto.
• Interfacce seriali per dispositivi — quattro porte RS232/485 con supporto VISCA per controllo PTZ e integrazioni di progetto.
• Accesso & audit di base — controllo accessi utenti e registrazione delle operazioni; configurabile per progetto.
• Strumenti per privacy e immagine — watermark, mascheramento mosaico dinamico e regolazioni immagine (luminosità, contrasto, nitidezza, saturazione).
• Supporto conformità progetto — opzioni di conformità alla sicurezza elettrica medicale e EMC fornite in base al mercato target e alla configurazione.

Flusso di lavoro dei media clinici

• PASSO 01 — Query Worklist: recuperare informazioni su paziente e procedura dal workflow ospedaliero.
• PASSO 02 — Confermare il contesto: selezionare il paziente e il caso corretti prima della cattura.
• PASSO 03 — Cattura & Registrazione: registrare video 4K e acquisire immagini chirurgiche chiave.
• PASSO 04 — Creare DICOM: generare contenuti DICOM collegati al paziente per uso clinico.
• PASSO 05 — Caricare su PACS: archiviare e revisionare i media tramite l'ambiente PACS dell'ospedale.

Note su integrazione e personalizzazione
La piattaforma viene configurata per progetto ospedaliero per connettività DICOM/Worklist/HIS/RIS/PACS, interfacce dispositivi e requisiti di rete/workflow. Archiviazione, interfacce AV, controllo dei dispositivi, metodo di installazione, periferiche e connettività al sistema ospedaliero possono essere adattati a ciascun progetto.

Specifiche tecniche

• Modello: DM-AIO-K4
• Architettura: piattaforma industriale x86
• Processore: Intel Core i7-8700
• Memoria: ≥16 GB
• Storage: 128 GB SSD + 2 TB HDD
• Ingresso video: 4 × HDMI 2.0
• Uscita video: 4 × HDMI 2.0
• Risoluzione massima: fino a 3840 × 2160 @ 60 Hz
• Layout display: singolo / doppio / quad
• Registrazione: fino a 4K@60Hz; MP4 / AVI; suddivisione per tempo o dimensione
• Controllo dispositivo standard: 4 × RS232/485; supporto VISCA
• Integrazione OR personalizzata: luci chirurgiche compatibili, tavoli operatori, pendenti a soffitto e altri dispositivi (soggetto a valutazione interfacce/protocolli)
• Broadcast & collaborazione: distribuzione live, streaming di rete e audio/video bidirezionale
• Rete: 2 × Gigabit Ethernet RJ45
• Workflow ospedaliero: DICOM, Worklist, integrazione progetto HIS / RIS / PACS
• Audio: amplificatore integrato per altoparlanti a soffitto passivi compatibili
• Gestione sistema: controllo accessi utenti di base e registrazione operazioni; configurabile per progetto
• Configurazione: storage, interfacce e funzioni di sistema configurabili per progetto
