Panoramica
Le griglie anti‑diffusione per raggi X sono accessori per sistemi radiografici e fluoroscopici che riducono la radiazione diffusa per migliorare il contrasto e la leggibilità diagnostica. Newheek fornisce griglie circolari per intensificatori d'immagine e griglie rettangolari con maniglia cava per apparecchiature portatili e di fluoroscopia, con dimensioni e parametri personalizzabili per applicazioni mediche e veterinarie.

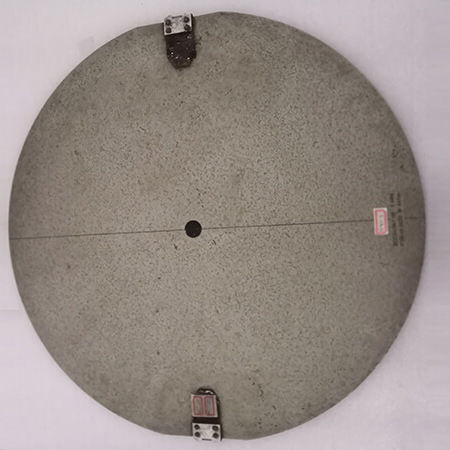

Griglie circolari per intensificatori d'immagine

• Ø242 mm — Rapporti 8:1, 10:1, 12:1; Distanza focale (F.D.) 0,7–1,8 m (opzionale); per intensificatore d'immagine 9"
• Ø266 mm — Rapporti 8:1, 10:1, 12:1; F.D. 0,7–1,8 m (opzionale); per intensificatore d'immagine 12"

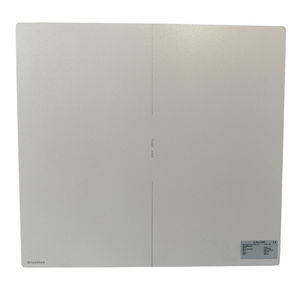

Griglia rettangolare con maniglia cava

• 498,5 × 449 mm (esempio) — Rapporti 8:1, 10:1, 12:1; F.D. 0,7–1,8 m (opzionale); griglia speciale personalizzabile in pollici, dotata di maniglia cava per una presa sicura ed ergonomica in campo

Principio di funzionamento
Il fascio primario attraversa il paziente mentre i fotoni diffusi deviano e degradano il contrasto. La griglia è composta da strisce assorbenti in piombo e da un materiale interstiziale: i raggi primari passano attraverso gli interstizi verso il rivelatore, mentre i raggi diffusi obliqui vengono assorbiti dalle strisce di piombo. Attenuando la diffusione, la griglia migliora la definizione dei contorni e la visibilità diagnostica su pellicola, pannelli piani o intensificatori.

Opzioni di personalizzazione

• Densità di griglia: 40 L/cm (103 L/in)
• 52 L/cm (132 L/in)
• 60 L/cm (152 L/in)

Applicazioni e vantaggi

• Migliora il contrasto radiografico e fluoroscopico sopprimendo la diffusione
• Dimensioni circolari corrispondenti a intensificatori 9" e 12" per un allineamento ottimale
• Design rettangolare con maniglia per unità mobili e uso in campo
• Molteplici rapporti di griglia e distanze focali per adattarsi ai protocolli clinici
• Dimensioni e specifiche personalizzabili su richiesta
• Compatibile con intensificatori d'immagine, cassette film e rivelatori piatti digitali

Riepilogo
Le griglie anti‑diffusione circolari e rettangolari con maniglia cava Newheek offrono opzioni versatili per fluoroscopia, radiografia mobile e apparecchiature speciali. La configurazione di rapporto, densità e distanza focale consente di ottimizzare la gestione del contrasto per le diagnosi radiografiche cliniche e veterinarie.

Specifiche tecniche

• Tipi: Griglie circolari (per intensificatori d'immagine) e griglie rettangolari con maniglia cava
• Dimensioni circolari: Ø242 mm (per intensificatore 9"), Ø266 mm (per intensificatore 12")
• Esempio dimensione rettangolare: 498,5 × 449 mm (personalizzabile)
• Rapporti di griglia disponibili: 8:1, 10:1, 12:1
• Distanza focale (F.D.): 0,7–1,8 m (opzionale/personalizzabile)
• Opzioni di densità: 40 L/cm, 52 L/cm, 60 L/cm (equivalenti: 103, 132, 152 L/in)
• Costruzione: Strisce assorbenti in piombo con materiale interstiziale
• Applicazioni: Fluoroscopia con intensificatore, unità mobili, radiografia portatile, cassette film, rivelatori piatti digitali
• Personalizzazione: Dimensione, densità, rapporto di griglia e distanza focale disponibili su richiesta
