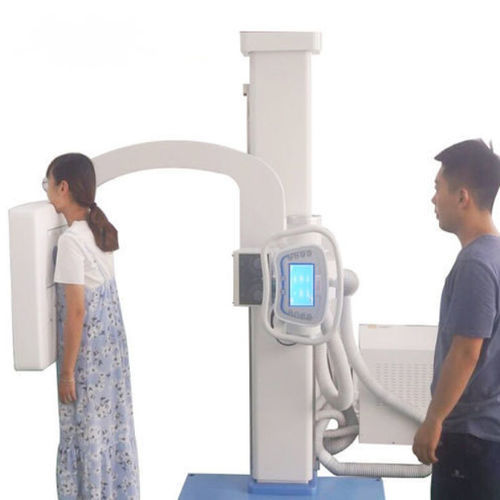

Sistema di radiografia digitale diretto U300

DRdigitalecon braccio portatubo rotante

Breve descrizione
Sistema radiografico a U U300 di NEWHEEK con radiografia digitale (DR) che impiega un rivelatore a pannello piatto in silicio amorfo 14×17. Progettato per radiografia generale con regolazione automatica dell'altezza del rivelatore, ampia gamma SID e compatibilità con diversi letti radiografici.

Vantaggi
Progetto a braccio a U con meccanica di precisione per un posizionamento ripetibile. Regolazione automatica dell'altezza del rivelatore e tre posizioni preimpostate con funzione di reset/protezione contro la rotazione per migliorare il flusso di lavoro. Rivelatore FPD a-Si e catena d'immagine ottimizzata per acquisizioni rapide e dose ridotta.

Punti salienti

• Alta qualità d'immagine: catena d'immagine ottimizzata e workstation professionale per acquisizione, elaborazione e refertazione.
• Rivelatore affidabile: FPD in silicio amorfo con scintillatore GOS/CSI per prestazioni costanti.
• Bassa dose: progettazione di sistema e rivelatore che minimizza l'esposizione del paziente.
• Integrazione flessibile: compatibile con diversi letti radiografici e ambienti clinici.

Configurazione del supporto
Supporto a U progettato per movimenti meccanici stabili (corsa U 1200mm±20mm) e ampie escursioni di rotazione; rotazione del rivelatore ±45° e SID regolabile da 1000mm a 1800mm per posizioni di imaging diverse.

Specifiche (riassunto)

• Alimentazione: trifase 380V±10%, 50Hz±1Hz; capacità ≥55KVA; messa a terra ≤2 Ω; I.R. ≤0.2 Ω.
• Generatore HV: potenza max 50kVA (100kV, 500mA); corrente tubo 25–630mA; tempo di esposizione 1,0ms–6300ms; mAs 0,1–6630mAs.
• Tubo a raggi X: 30.50KW/125KV, bifocus 1.0/2.0, capacità termica anodo 140KJ.
• Collimatore: manuale, SID = 100cm, campo luminoso >160 lux, rapporto d'illuminazione >4:1, lampada 24V/150W.
• Movimento U-arm: corsa su/giù 1200mm±20mm, posizione più bassa a terra 480mm±20mm; rotazione -30°~120°; rotazione rivelatore -45°~+45°; SID 1000mm–1800mm.
• Rivelatore Pannello Piatto: silicio amorfo (a-Si); scintillatore GOS/CSI; area attiva 14×17 pollici; passo pixel 150µm; risoluzione 3,3Lp/mm; 2304×2800 pixel; conversione 14 bit; 16384 livelli di grigio; interfaccia Gigabit Ethernet; acquisizione completa ≈5s dopo esposizione.
• Workstation immagini: acquisizione in tempo reale, archiviazione, elaborazione, stampa e trasferimento; compatibile DICOM.

Vantaggi NEWHEEK
Produttore originale con oltre 16 anni di esperienza in apparecchiature a raggi X. Ampia disponibilità di ricambi, supporto tecnico online e possibilità di ispezione da terzi prima della consegna. Tempi di consegna competitivi e assistenza post-vendita.

Specifiche tecniche

• Marca: NEWHEEK
• Modello: U300
• Origine: Shandong, Cina (continentale)
• Alimentazione: trifase 380V±10%, 50Hz±1Hz; capacità ≥55KVA
• Generatore HV max: 50kVA (100kV, 500mA)
• Corrente tube: 25–630mA; tempo esposizione: 1,0–6300ms; mAs: 0,1–6630mAs
• Tubo RX: 30.50KW/125KV, bifocus 1.0/2.0
• Collimatore: manuale; luminosità campo >160 lux
• Corsa U-arm: 1200mm±20mm; intervalli di rotazione; SID 1000–1800mm
• FPD: a-Si 14×17", passo 150µm, Gigabit Ethernet, acquisizione ≈5s
