Telecomando tavolo radiografico C2UW series

radiowireless

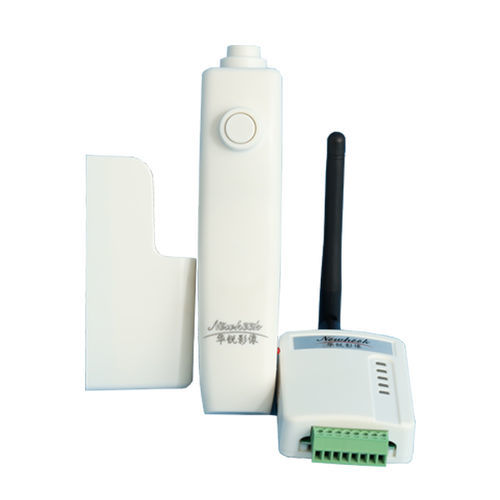

L'interruttore manuale Bluetooth wireless è un interruttore portatile remoto in modalità full‑duplex Bluetooth 4.0 progettato per apparecchiature a raggi X, offrendo una connessione affidabile con buona penetrazione attraverso le pareti e controllo multi‑fase per le funzioni di esposizione e collimatore. Il sistema è composto da un’impugnatura trasmittente e un compatto terminale ricevente con uscite relè integrabili nel cablaggio originale della macchina.

Caratteristiche principali

• Modalità full‑duplex con protocollo Bluetooth 4.0 per connessione affidabile e buona penetrazione attraverso le pareti.
• Indicazione stato batteria/connessione: il LED lampeggia quando la batteria è scarica o la connessione Bluetooth è scarsa.
• Progettato attorno a una modalità di controllo a due fasi e tre tasti, adatta alle caratteristiche delle apparecchiature a raggi X.
• Estremità ricevente compatta che consente installazione nascosta fissa o sospesa.
• Il terminale ricevente fornisce tre uscite a contatto relè e supporta la connessione di linea di tensione esterna senza modificare la modalità di funzionamento originale della macchina.
• La modalità di controllo può essere personalizzata secondo le esigenze del cliente.

Componenti / Modelli

• Impugnatura (terminale trasmittente): C2UW-LP-I DA — utilizza tre batterie alcaline AAA (7#) (consigliato).
• Ricevitore (terminale ricevente): C2UW-LU DA — terminale ricevente con uscite relè per integrazione.

Alimentazione e consumo

• Impugnatura (batteria): tensione nominale 4,5 V, campo ammissibile 3 V–4,5 V.
• Ricevitore (alimentazione esterna): tensione nominale 5 V–12 V; consumo tipico 100 mA; intervallo DC ammissibile 4,5 V–13 V; corrente massima 400 mA.

Funzioni del terminale trasmittente (impugnatura)

• Interruttore principale 1ª fase: Pronto.
• Interruttore principale 2ª fase: Esposizione.
• Interruttore secondario 3ª fase: Controllo collimatore.
• Luce blu (sull'impugnatura): indicatore Bluetooth.
• Luce rossa (sull'impugnatura): indicatore di bassa tensione.

Indicatori e comportamento del terminale ricevente

• LED 1 (Rosso): indicatore di alimentazione — acceso quando il circuito del ricevitore è alimentato.
• LED 2 (Blu): indicatore di connessione Bluetooth — lampeggia = non connesso; lampeggio rapido = connessione in corso; spento = connessione avvenuta e in stato a basso consumo.
• LED 3 (Verde): Interruttore principale 1ª fase ON (SW1).
• LED 4 (Verde): Interruttore principale 2ª fase ON (SW2).
• LED 5 (Verde): Interruttore secondario 3ª fase ON (SW3).

Specifiche tecniche / Caratteristiche

• Modelli: C2UW-LP-I DA (impugnatura trasmittente), C2UW-LU DA (terminale ricevente).
• Standard Bluetooth: Bluetooth 4.0 Low Energy.
• Frequenza operativa: banda 2,4 GHz (2,402 GHz a 2,480 GHz).
• Portata di comunicazione: circa 10 m (campo aperto).
• Tempo di risposta: alla pressione dell'interruttore — max 70 ms; al rilascio — max 50 ms.
• Numero di connessioni simultanee: max 1.
• Frequenza di funzionamento ammissibile (urto): ≤ 60 volte/min.
• Resistenza alle vibrazioni (guasto): 300 m/s.
• Resistenza agli urti (danno): frequenza 10 Hz a 55 Hz, doppia ampiezza 1,5 mm.
• Durata meccanica: Interruttore principale ≥ 200.000 cicli; Interruttore secondario ≥ 200.000 cicli.
• Temperatura di lavoro: 0 ℃ a 40 ℃.
• Umidità di lavoro: 90% HR o inferiore (senza gelo o condensa).
• Peso: Impugnatura circa 0,1 kg (con base, senza batteria); Ricevitore circa 0,05 kg.
• Nota: i valori sopra indicati sono valori tipici.
• Pile raccomandate e passaggi per la sostituzione: usare solo tre pile alcaline 7# (AAA); passaggi per la sostituzione — (1) rimuovere le viti con un cacciavite a croce e aprire il coperchio della batteria; (2) rimuovere il vano batteria e installare tre pile AAA rispettando la polarità; (3) riposizionare il vano batteria; (4) reinstallare il coperchio della batteria e serrare le viti.
