Pannello schermante di radioprotezione in piombo DR
per sala di radiografia

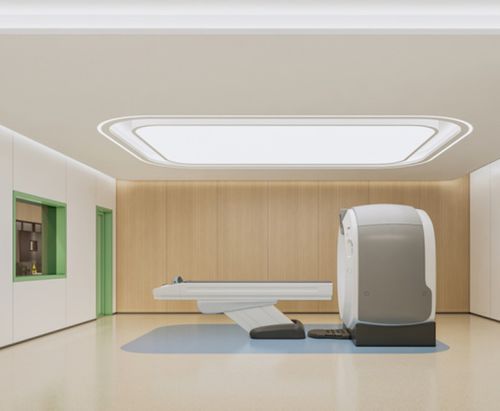

Pannello schermante di radioprotezione in piombo - DR - Shandong Hongxinyu Medical Technology Co., Ltd. - per sala di radiografia
Pannello schermante di radioprotezione in piombo - DR - Shandong Hongxinyu Medical Technology Co., Ltd. - per sala di radiografia
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di Shandong Hongxinyu Medical Technology Co., Ltd.

Caratteristiche

Materiale
in piombo
Applicazioni
per sala di radiografia

Descrizione

I. Dimensioni obbligatorie secondo le norme nazionali (conformità obbligatoria)
  • Sala di esame (locale apparecchiature): Superficie utile minima: ≥20 m²; Lunghezza minima del lato: ≥3,5 m; Altezza libera: ≥3,0 m (consigliata ≥3,2 m)
  • Sala di controllo: Superficie: ≥15 m²; Altezza libera: ≥2,8 m
  • Fondazione per apparecchiatura o binario sospeso raccomandati per i sistemi DR (da confermare in base ai disegni del produttore)
  • Si raccomandano pareti in calcestruzzo o mattone pieno; evitare strutture cave leggere. Spessore parete non inferiore a 240 mm
  • Apertura per porta protettiva motorizzata: ≥1400 mm × ≥2000 mm
  • Apertura per porta protettiva manuale: ≥800 mm × ≥2000 mm
  • Apertura per finestra di osservazione schermata: ≥1200 mm × ≥800 mm, con bordo inferiore a 950 mm sopra il pavimento finito
  • Segnaletica di avvertimento radiazioni ionizzanti e indicatori di funzionamento devono essere installati all'esterno di porte motorizzate e manuali


II. Requisiti di protezione dalle radiazioni
Opzioni di costruzione del soffitto:
  • ① Trave saldata + pannello ignifugo + lamina di piombo
  • ② Trave saldata + pannello composito legno‑piombo
  • ③ Schermatura con solfato di bario sulla soletta del piano superiore
  • ④ Trave saldata + pannello al solfato di bario
  • ⑤ Intonaco al solfato di bario applicato al soffitto


Opzioni di costruzione delle pareti:
  • ① Intonaco al solfato di bario
  • ② Trave saldata + lamina di piombo
  • ③ Trave saldata + pannello al solfato di bario
  • ④ Trave saldata + pannello composito legno‑piombo
  • ⑤ Lamina di piombo
  • ⑥ Schermatura composita solfato di bario + lamina di piombo


Opzioni di costruzione del pavimento:
  • ① Schermatura con solfato di bario
  • ② Lamina di piombo


  • Equivalente di piombo: pareti, soffitto e pavimento generalmente ≥3 mmPb (materiali applicabili: solfato di bario, lamina di piombo, pannello composito legno‑piombo, pannello al solfato di bario)
  • Equivalente di piombo per porte protettive e finestre di osservazione ≥3 mmPb
  • Tutte le penetrations per cavi e canaline devono essere sigillate con lamina di piombo per prevenire perdite di radiazioni
  • Il sistema di interblocco porte è obbligatorio: l'esposizione a raggi X non può essere attivata se la porta non è completamente chiusa


Specifiche tecniche
  • Categoria: Materiali di protezione / Lavori di schermatura
  • Nome prodotto / Lavoro: Lavori di schermatura radiologica per sala DR
  • Superficie utile minima (Sala esame/Apparecchiature): ≥20 m²
  • Lunghezza minima del lato (Sala esame): ≥3,5 m
  • Altezza libera (Sala esame): ≥3,0 m (consigliata ≥3,2 m)
  • Superficie sala controllo: ≥15 m²; altezza libera: ≥2,8 m
  • Spessore raccomandato pareti: ≥240 mm (calcestruzzo o mattone pieno)
  • Apertura porta motorizzata: ≥1400 mm × ≥2000 mm
  • Apertura porta manuale: ≥800 mm × ≥2000 mm
  • Apertura finestra di osservazione: ≥1200 mm × ≥800 mm; bordo inferiore a 950 mm sopra il pavimento finito
  • Equivalente di piombo tipico per struttura, porte e finestre: ≥3 mmPb
  • Opzioni di schermatura soffitto/muro/pavimento: solfato di bario, lamina di piombo, pannello composito legno‑piombo, pannello al solfato di bario e soluzioni composite
  • Tutte le penetrations per cavi e canaline devono essere sigillate con lamina di piombo; interblocco porte richiesto
