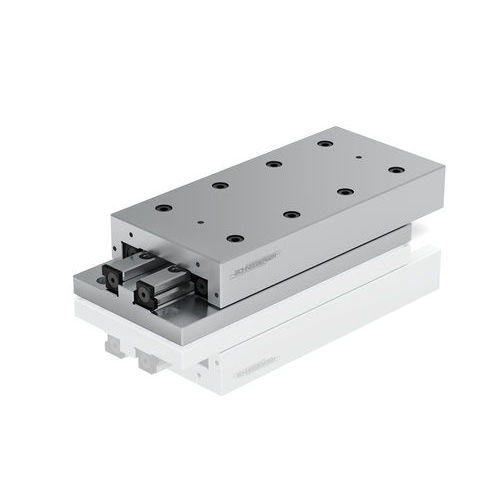

Tavola di guida lineare NK

Adatta per un ampia gamma di applicazioni grazie alla vasta scelta di misure La versione ad asse singolo è disponibile in acciaio o ghisa in cinque misure Le tavole a rulli tipo NK sono adatte per numerose situazioni di impiego grazie alla vasta scelta di diverse dimensioni. Sono disponibili in cinque misure nella versione ad asse singolo, in acciaio o ghisa a seconda della dimensione. Le tavole a rulli tipo NK sono costituite da una parte superiore e una inferiore di pari lunghezza e da relative guide longitudinali tipo R, in lunghezze da 25 fino a 510 mm e corse da 10 fino a 450 mm. Tutte le tavole sono dotate di gabbie a rulli tipo AC e terminali tipo GB e possono essere montate sia in orizzontale sia in verticale. Nella parte inferiore si trovano fori di fissaggio normalizzati. I lati opposti alle viti di regolazione possono essere utilizzati come lati di riferimento. Nella versione standard la limitazione del sollevamento avviene tramite due viti sulla parte superiore e una sulla parte inferiore. Poiché sopportano solo piccole forze nella direzione di movimento, le viti non andrebbero usate come arresti. Con il sistema FORMULA-S, grazie al principio di centramento della gabbia, le viti non sono più necessarie.
