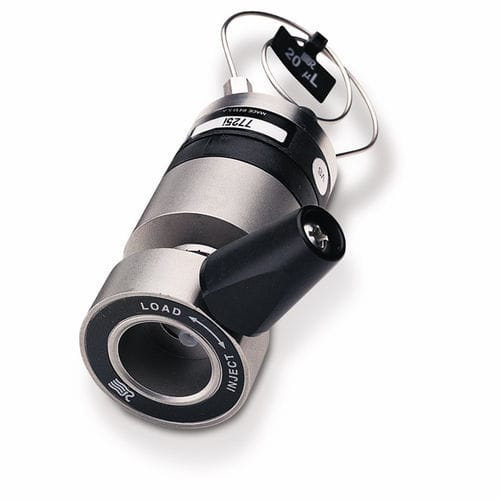

Valvola per HPLC 7125

in acciaio inossidabilenerabianca

Modo! 7125 è una valvola di iniezione del campione a sei porte in cui il campione viene caricato attraverso una porta ad ago integrata nella parte anteriore della valvola. La Figura 1 mostra il diagramma di flusso della valvola. Le cirele rappresentano le porte nello statore della valvola. Le scanalature scure e bianche rappresentano i passaggi di collegamento nella guarnizione del rotore. Il cerchio grande rappresenta la porta dell'ago. Il loop del campione viene caricato attraverso la porta dell'ago nella posizione LOAD. La rotazione della manopola 60" fa passare la valvola da LOAD a 1NJECT. In 1NJECT la fase mobile scorre attraverso il loop. 2.0 FORNITI CON LA VALVOLA Insieme alla valvola, in un sacchetto separato, vengono forniti i set di raccordi RheFlex* per tutte le porte e gli elementi illustrati di seguito. Un loop di campionamento da 20 yL è standard con la valvola. - Chiavi esagonali - Pulitore della porta dell'ago - Viti di montaggio - Tubi di sfiato L'ago #22 fornito nella valvola deve essere rimosso dalla porta dell'ago prima di usare la valvola. 3.0 SPECIFICHE - Temperatura massima: 80°C - Pressione massima di esercizio: 48 MPa (482 bar. 7000 psi) - Diametri di passaggio del flusso: 0.6 mm (0.024") e 0.5 mm (0.018") - Superfici bagnate: acciaio inossidabile, ceramica e un polimero inerte 4.0 AVVERTENZE IMPORTANTI PER LA SICUREZZA 4.1 Attenzione: Quando si usano loop di campione più grandi di 100 |iL, proteggersi dalla fase mobile che esce dalla porta dell'ago quando la valvola passa da INJECT a LOAD. Esempio: un loop da 1 mL espelle 20 pL alla decompressione da 19 MPa (200 bar. 2898 psi).
