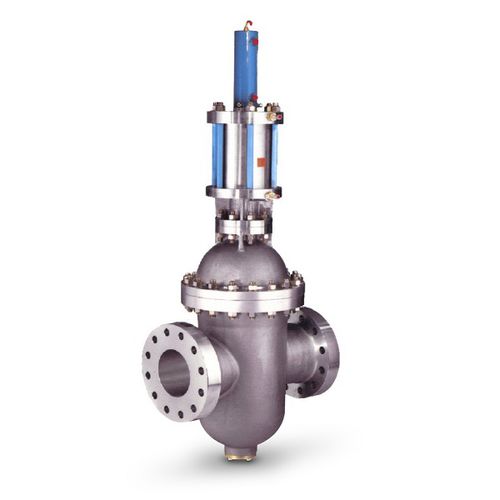

V178 è una valvola a saracinesca con corpo, cofano e gran parte delle parti interne in alluminio. La valvola garantisce un maggiore livello di sicurezza nei sistemi di tubazioni del gas. Può essere attivata da un volantino manuale o da un attuatore pneumatico. La valvola V178 è progettata per gas comburenti, gas puri e gas ossidanti.
Vantaggi principali
Può essere utilizzata in entrambe le direzioni
Classe di tenuta IV-1
Pressione fino a 100 bar
Standard oil free
Perdite di pressione minime in media pressione
Specifiche tecniche
Campo di pressione operativa (ps) 50 bar
Campo di temperatura di esercizio (ts) - da -20 a +60 °C
Direzione del flusso - Entrambe le direzioni
Installazione verticale - attuatore in alto
Classe di tenuta Taux A (secondo EN 12266-1) o IV-1 (secondo DIN3230 STD)
Diametro della sede da 050 a 0300 Mm
Materiale (involucro) Rame-Alluminio (CuAl)
Materiale (o-ring) FPM
Materiale (sede/guida) PCTFE
Conducibilità elettrica - Treccia di rame tra otturatore e corpo
Prove di produzione - Prove individuali (idraulica a 150 bar tenuta a 110 bar)
Azionamento manuale Volantino
Azionamento elettrico Servocomando
Azionamento pneumatico Azionamento a doppio effetto
Dimensioni da DN50 a DN300 (flange ISO PN100 STD)
Faccia e finitura RF (Raised Face), FF (Flat Face), Ring Type Joint (RTJ) Altro su richiesta
---
