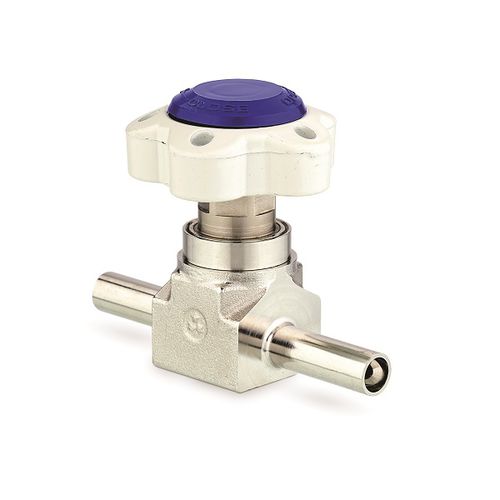

Valvola per gas medicali D604

manualein acciaio inossidabilead alta pressione

Design combinato di sede morbida e metallica con basso tasso di permeazione. I diaframmi saldati garantiscono un'elevata integrità della tenuta Design del diaframma legato che riduce al minimo il volume bagnato dal gas per consentire un facile spurgo. Nessun componente in movimento nell'area bagnata dal gas per non generare particelle. Sigillatura secondaria per evitare che il gas entri in contatto con l'attuatore in caso di guasto della membrana. Foro di spurgo filettato per la prova di tenuta e il collegamento al tubo (filettatura M4), che consente il collegamento a un rilevatore di perdite. Fissaggio della valvola sul pannello anteriore e posteriore Specifiche tecniche Connessioni Connessione saldata secondo gli standard Pressione di esercizio 200 bar Portata nominale CV = 0,3 Campo di temperatura da -40 a +65 °c Portata di perdita 1,10-8 m bar L/s Dimensione orifizio sede 4 Mm Marcatura π0029 (secondo TPED), data di produzione, 3 stelle, numero di parte della valvola, pressione nominale e direzione del flusso
