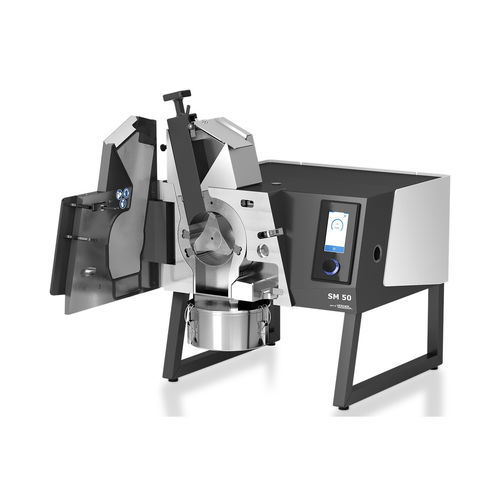

Frantumatore a rotore SM 50

a coltellia dischiinerziale

Panoramica
Il SM 50 è un mulino da taglio da banco progettato per riduzione di dimensione in laboratorio e piccola produzione. Presenta una camera di macinazione smontabile a innesto e il Total Access Concept per una pulizia rapida, motore da 1,5 kW a velocità variabile, ciclone integrato per elevata recuperabilità del campione e componenti rimovibili senza attrezzi per ridurre contaminazioni e tempi di fermo.

Vantaggi principali

• Camera di macinazione smontabile (push-fit) per pulizia esterna completa e riduzione della contaminazione incrociata.
• Tramoggia EasyInspect che accetta pezzi fino a 50 mm e alimentazione a lotti (~200 ml) per portata controllata.
• Ciclone integrato (push-fit) per trasferimento efficiente al raccoglitore con residui minimi e senza tubazioni esterne.
• Motore 1,5 kW con gamma di giri variabile (500–4.000 min-1) per ampia gamma di applicazioni.
• Grande rotore (129,5 mm) e alta velocità periferica (fino a 27,1 m/s) per potenza di taglio e produttività.
• Rotore, setacci e componenti del ciclone rimovibili senza attrezzi per rapidi tempi di intervento.

Modalità di pulizia / funzionamento

• Pulizia superficiale: porta aperta per spazzolatura, aspirazione o aria compressa.
• Pulizia intensiva: rimuovere rotore, setacci, ciclone e camera di macinazione (push-fit) per pulizia esterna completa.
• Pulizia parallela: utilizzare un secondo set di macinazione per processare campioni mentre si pulisce l'altro set per evitare contaminazioni incrociate.

Recupero del campione & Controllo del flusso
Geometria interna ottimizzata e ciclone integrato consentono fino al 100% di recupero del campione (a seconda del materiale e della configurazione). L'alimentazione a lotti della tramoggia funge da regolatore di flusso, migliorando la resa di macinazione e l'efficienza di separazione del ciclone.

Applicazioni & Materiali
Adatto per riduzione di dimensione tramite taglio in settori quali agricoltura, chimica/plastiche, materiali da costruzione, elettronica, riciclaggio/ambiente, alimentare/feed, pharma/biotech/medtech ed energia. Gestisce materiali morbidi, medio-duri, resistenti, elastici e fibrosi (es. mangimi, giocattoli in plastica, radici, piume, componenti elettronici, monoliti densi).

Accessori & Opzioni

• Camere di macinazione push-fit in acciaio inox, acciaio antiusura, materiale privo di metalli pesanti.
• Ciclone integrato con filettatura GL55 per flaconi in vetro 250 / 500 ml o recipiente da 3 l tramite adattatore.
• Opzione camera a gravità per pre-macinazione grossolana (senza ciclone).
• RotorI: rotore a sezione parallela e rotore a 3 dischi con lastre in metallo duro reversibili.
• Setacci: fori trapezoidali 0,25 / 0,50 / 0,75 / 1,00 mm; fori quadrati 2 / 4 / 6 / 8 / 10 mm.
• Sistemi di raccolta: vetrerie 0,25 l / 0,5 l (non per camera a gravità) e recipiente di raccolta 3 l.

Principio di funzionamento
I campioni vengono alimentati a lotti tramite la tramoggia EasyInspect e spinti nella camera di macinazione da un pistone. La riduzione avviene tra le lame del rotore e le barre di taglio statiche a doppia azione; i rotori (3-dischi o sezione parallela) combinano azione di taglio e di cesoiatura. La tecnologia a ciclone supporta il trasferimento al raccoglitore e minimizza la dispersione di polvere.

Dati tecnici

• Applicazioni: riduzione per taglio
• Ambiti: agricoltura, chimica/plastiche, materiali da costruzione, elettronica, riciclaggio/ambiente, alimentare/feed, pharma/biotech/medtech, energia
• Materiale in ingresso: morbido, medio-duro, resistente, elastico, fibroso
• Principio di riduzione: cesoiamento, taglio
• Dimensione max in ingresso*: 50 mm
• Finitura finale*: 0,25 – 10 mm (in base al setaccio)
• Velocità (50 Hz / 60 Hz): 500 – 4.000 min-1
• Velocità periferica rotore: 4,3 – 27,1 m/s
• Diametro rotore: 129,5 mm
• Potenza: 1,5 kW (motore asincrono trifase con inverter; opzione spina monofase disponibile)
• Classe di protezione: IP 20
• Dimensioni (L x A x P): 565 x 750 x 530 mm (con telaio e tramoggia)
• Peso netto: 80 kg
• Normative: CE
• *a seconda del materiale e della configurazione

Specifiche tecniche

• Modello: SM 50
• Potenza motore: 1,5 kW
• Intervallo di velocità: 500 – 4.000 min-1
• Diametro rotore: 129,5 mm
• Velocità periferica: 4,3 – 27,1 m/s
• Dimensione max alimentazione: 50 mm
• Finitura finale: 0,25 – 10 mm (in base al setaccio)
• Opzioni di raccolta: vetro 0,25 l / 0,5 l, recipiente 3 l
• Ciclone integrato con filettatura GL55
• Peso: 80 kg
