Fantasma di prova per radiografia/fluoroscopia
Fantasma di prova X-Ray QA/QC conforme a DIN 6868-13
Il phantom può essere utilizzato per il QA/QC di apparecchiature radiografiche dotate di schermo di memorizzazione digitale (CR) o di rilevatori di immagini CCD (DR).
La procedura di QA/QC è molto semplice. Dopo l'esposizione, l'immagine di prova viene valutata visivamente.

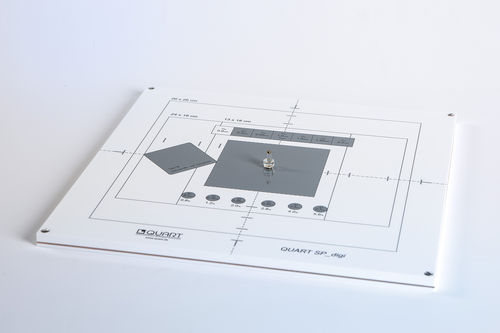

Dettagli del Phantom
Dimensione Phantom
33x33x1,2 cm (LxLxH)
Oggetti del test
Design strutturale semplice per rivelare chiaramente gli artefatti
Marcature di campo standard per tutti i principali campi visivi (FoV)
Controlli sulle dimensioni del campo da piccolo a 30x30cm
Cunei dinamici in rame (7 gradini: 0 - 2,3 mm)
6 oggetti di prova a basso contrasto in alluminio (0,1 - 0,7 mm)
Marcatura centrale progettata per l'uso con lo strumento di allineamento QUART ZTB
Test di coppia di linee di alta qualità (tipo 38, disposizione a 45°) integrato
Clip per il fissaggio a filo alle unità montate a parete opzionale
Area centrale per la misurazione della dose e la regolazione del segnale del rivelatore
Parametri del test
risoluzione spaziale
risoluzione a basso contrasto
allineamento del campo di radiazione
omogeneità dell'immagine
artefatti, difetti dell'immagine, ecc.
indicatore di dose
---
