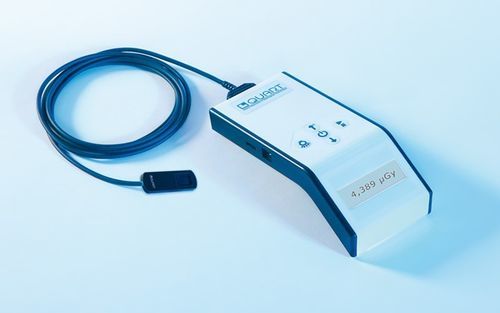

Dosimetro per test raggi X didoEASY MR

Configurazioni modello (tabella)
QUART didoEASY MR — Art. 11117 — Configurazione base
QUART didoEASY+ MR — Art. 11117+ — Misura kV aggiunta
QUART didoEASY++ MR — Art. 11117++ — Misura kV e HVL dirette aggiunte

Panoramica
La serie QUART didoEASY è una linea di multimetri per raggi X progettata per misure dosimetriche precise senza la complessità di un sistema completo di dosimetria. Destinati a attività di service e assicurazione qualità (QA) su apparecchiature R&F, dentali e mammografiche, forniscono risultati rapidi senza procedure di preimpostazione.

Funzionamento

• Posizionare il rivelatore e accendere il multimetro didoEASY.
• Impostare i parametri di esposizione dell'apparecchiatura a raggi X desiderati.
• Eseguire l'esposizione e leggere tutti i dati di misura sul display del misuratore.

Rivelatore e note di misura
Il rivelatore R compensa automaticamente le principali qualità di fascio medico (serie RQR e RQA, IEC 61267:2005). Il rivelatore M compensa la qualità del fascio Mo/Mo usata in mammografia; sono forniti fattori di correzione per altre qualità. Il rivelatore misura inoltre il prodotto dose‑larghezza (DWP) integrato per apparecchiature panoramiche dentali (funzione comparabile alla serie QUART dido2000).

Specifiche tecniche
Caratteristiche generali

• Esposizioni: singola esposizione per acquisire tutti i parametri
• Modalità: avvio automatico, arresto automatico e reset automatico
• Alimentazione: batteria Li‑Ion ricaricabile
• Autonomia batteria: ca. 120 h prima della ricarica
• Dimensioni base: 17 x 7 x 4.5 cm (L x P x A)
• Peso sistema: 200 g
• Dimensioni rivelatore: 6.0 x 1.8 x 0.5 cm (L x P x A)

Specifiche — didoEASY MR (configurazione base)

• Dose: 0.99 µGy – 999 mGy (Incertezza: ±5% @ 25–40 kV (M) & @ 50–150 kV (R); Risoluzione: 0.01 µGy)
• DLP*: 0.99 µGycm – 999 mGycm (Incertezza: ±5% @ 50–120 kV; Risoluzione: 0.01 µGycm)
• Portata di dose: 0.5 µGy/s – 999 mGy/s (Incertezza: ±5% @ 50–150 kV; Risoluzione: 0.1 µGy/s)
• Tempo: 1.0 ms – 296 s (Incertezza: ±1.4 ms; Risoluzione: 0.1 ms)

Specifiche — didoEASY+ MR (misura kV aggiunta)

• Dose, DLP, portata di dose e tempo: stesse gamme, incertezze e risoluzioni della configurazione base
• Impulsi: 1 – 9999 (Incertezza: ±1 impulso)
• Frequenza impulsi: 0.1 – 250 impulsi/s (Incertezza: ±0.1 impulsi/s)
• Intervalli di misura kVp / PPV: 25 – 35 kV (rivelatori M); 50 – 130 kV (rivelatori R). Incertezza: ±5% ai punti di riferimento calibrati; Risoluzione: 0.1 kV. Condizioni di esposizione: Mammo (Mo/Mo; HVL 0.2 – 0.45 mm Al eq.) e R&F (HVL 1.5 – 10.5 mm Al eq.) con fattori di correzione forniti.

Specifiche — didoEASY++ MR (kV e HVL diretti aggiunti)

• Dose, DLP, portata di dose, tempo, impulsi e frequenza impulsi: stesse gamme e incertezze di didoEASY+ MR
• Intervalli di misura kVp / PPV: 25 – 35 kV (M); 40 – 125 kV (R). Incertezza: ±5% ai punti calibrati; Risoluzione: 0.1 kV.
• HVL diretto:
• R: 1.1 – 13.3 mm Al (HVL in uscita; Incertezza: ±10%; Risoluzione: 0.1 mm Al); filtrazione interna 1.5 – 50 mm Al; 40–125 kV
• M: 0.2 – 0.45 mm Al (HVL in uscita; Incertezza: ±10%; Risoluzione: 0.1 mm Al); filtrazione interna Mo/Mo; 25–35 kV

Riepilogo tecnico

• Serie: X‑Ray Multi‑Meter per service e QA in R&F, dentale e mammografia
• Modalità: avvio automatico, arresto automatico, reset automatico
• Batteria: Li‑Ion ricaricabile, ~120 ore di funzionamento
• Caratteristiche fisiche: base 17 x 7 x 4.5 cm; peso 200 g; rivelatore 6.0 x 1.8 x 0.5 cm
• Intervallo dose: 0.99 µGy – 999 mGy (±5% incertezza tipica nelle gamme kV specificate)
• Intervallo DLP: 0.99 µGycm – 999 mGycm (±5% incertezza tipica)
• Intervallo portata dose: 0.5 µGy/s – 999 mGy/s (±5% incertezza tipica)
• Intervallo tempo: 1.0 ms – 296 s (±1.4 ms incertezza)
• Impulsi: 1–9999 (±1 impulso); Frequenza impulsi: 0.1–250 impulsi/s (±0.1 impulsi/s)
• Misure kVp/PPV e HVL diretto disponibili nelle versioni estese (didoEASY+ MR, didoEASY++ MR) con gamme e incertezze specificate
• Compensazione rivelatore: rivelatore R per qualità RQR/RQA; rivelatore M per qualità mammografica Mo/Mo
