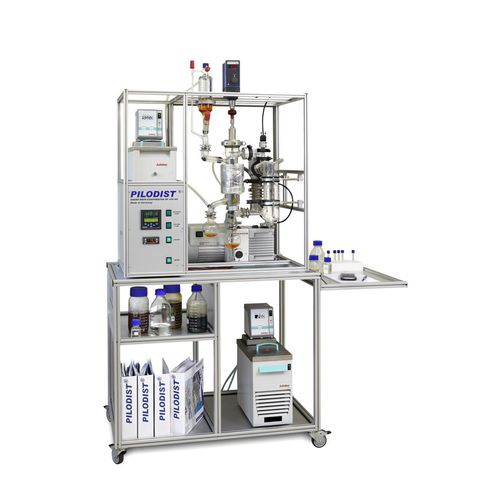

Sistema di distillazione automatico FilmDist SP 200 HT

a film sottile

Il sistema di distillazione a percorso breve è un sistema su scala di banco e progettato per la distillazione di prodotti termicamente sensibili sotto vuoto. Di conseguenza, tutti i valori e i dati ottenuti in questa operazione pilota possono essere utilizzati anche per sistemi più grandi. Il sistema è utilizzato per prodotti organici di instabilità termica, alto peso molecolare e/o alta viscosità alle temperature di esercizio e a seconda del tipo di elementi rotanti. La superficie di evaporazione è costituita da un cilindro di vetro verticale, riscaldato da un mantello riscaldante elettrico che circonda l'evaporatore per temperature fino a 450°C. La versione elettrica è in grado di operare anche nell'intervallo inferiore (20-200°C), ma la versione a olio diatermico ottiene una temperatura più uniforme, utile per prodotti altamente sensibili (farmaceutici, aromatici, ecc.). Il prodotto viene distribuito in un film sottile sulla superficie interna dell'evaporatore per mezzo di elementi raschianti rotanti, disponibili in vetro e PTFE. Questi tergicristalli vengono premuti sulla parete interna della superficie dalle forze centrifughe, dove producono un film sottile con una distribuzione continua del film liquido. Il condensatore è disposto verticalmente al centro dell'evaporatore in vetro, riscaldato mediante un termostato o, in alternativa, da un mantello elettrico, a seconda della temperatura di esercizio da raggiungere. Per ottimizzare il processo di evaporazione, il tipo di tergicristalli e la velocità di rotazione possono essere regolati in base alla viscosità del prodotto da evaporare. Il sistema comprende un controller per il vuoto, la temperatura, l'alimentazione della pompa del vuoto, il termostato e la velocità del motore dei tergicristalli.
