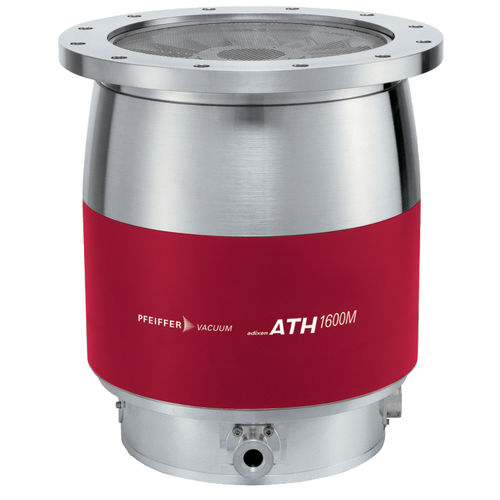

Pompa a vuoto da laboratorio ATH 1600 M series

turbomolecolare

ATH 1600 MT, DN 200 ISO-F, Elettronica di azionamento esterna, raffreddata ad acqua, non riscaldata Numero d'ordine: P6522103 Turbopompa a 5 assi a levitazione magnetica con stadio di trascinamento per una velocità della pompa fino a 1360 l/s per N2 Flangia DN 200 CF-F per applicazioni UHV esigenti Funzionamento con l'elettronica di azionamento esterno Magpower Installazione in qualsiasi orientamento Raffreddato ad acqua, Riscaldato Marchiato CE e conforme alla normativa ROHS Dati tecnici Cuscinetto magnetico Rapporto di compressione per Ar > 1 - 108 Rapporto di compressione per H2 > 5 - 102 Rapporto di compressione per He > 4 - 103 Rapporto di compressione per N2 > 1 - 108 Metodo di raffreddamento Acqua Metodo di raffreddamento, standard Acqua Portata acqua di raffreddamento 60 l/h Flusso dell'acqua di raffreddamento, max 60 l/h Flusso dell'acqua di raffreddamento, min 60 l/h Temperatura dell'acqua di raffreddamento 15-25 °C | 59-77 °F | 288-298 K Versione a gas corrosivo SÌ Unità elettronica di azionamento elettronica di azionamento esterna Flangia (in) DN 200 CF-F Flangia (fuori) DN 40 ISO-KF Vuoto anteriore max. per N2 2,2 hPa | 1,65 Torr | 2,2 mbar Portata di gas a piena velocità di rotazione per Ar, pompa riscaldata a 75 °C 8,5 hPa-l/s Portata di gas a piena velocità di rotazione per H2, pompa riscaldata a 75 °C > 16,9 hPa-l/s Portata di gas a piena velocità di rotazione per N2, pompa riscaldata a 75 °C 16,9 hPa-l/s Portata di gas per Ar 20,3 hPa-l/s Portata di gas per H2 > 67,6 hPa-l/s Portata di gas per He > 67,6 hPa-l/s Portata di gas per N2 67,6 hPa-l/s Interfacce I/O tramite l'elettronica di azionamento esterna Orientamento di montaggio Qualsiasi Tensione di esercizio: 50/60 Hz 200 - 240 / 200 - 240, 50/60 Hz V AC Particolato SÌ Potenza assorbita alla pressione finale 300 W Consumo energetico max. 650 W Velocità di pompaggio per Ar 1280 l/s Velocità di pompaggio per H2 540 l/s
