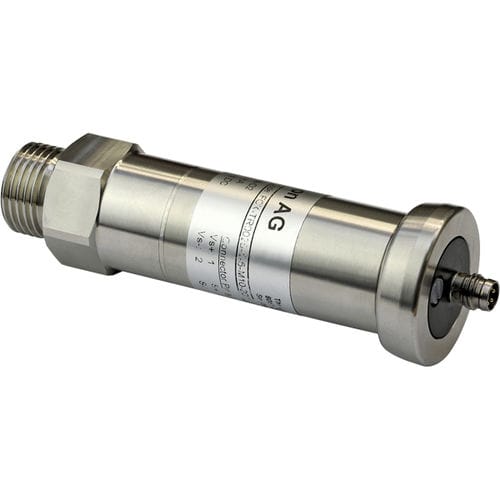

Sensore di ossigeno FCX-TR0005

di portataper il settore medico

Tipo di prodotto Trasmettitore del sensore di gas Tipo di apparecchio Stazionario Tecnologia Zirconia Segnale di uscita 4-20 mA Fornitore Pewatron Campo di misura 0-5 % Flusso di gas Flusso per diffusione Approvazioni No Caratteristiche Zirconia, lunga durata, trasmettitore integrato Descrizione del prodotto Disponibile anche con campi di misura 0...1000 ppm, 0...25% o 0,1...95% Nota applicativa Pewatron PAN-02: Sensore di gas di ossigeno allo zirconio; dal nom uo al 95% del campo di misura La serie di sensori di ossigeno FCX per ossido di zirconio viene fornita con 4 diversi campi di misura: 0...1000 ppm, 0...5%, 0...25% e 0...95% (estendibile al 98%). La costruzione dei singoli sensori rispetto al campo di misura è stata fatta per soddisfare requisiti quali l'alta precisione, la stabilità/ripetibilità superiore del segnale, il tempo di risposta veloce e la lunga durata operativa del sensore. Il segnale di uscita del sensore è nel campo pA e segue una curva logaritmica con concentrazione di ossigeno crescente L'ossido di zirconio (con elementi droganti adeguati) quando riscaldato > 350 °C è penetrabile per gli ioni di ossigeno La serie FCX oxygen ha il punto di lavoro a 450 °C. L'elemento riscaldante e l'elemento sensibile all'ossigeno sono legati tra loro garantendo una perfetta corrispondenza termica ed un minimo consumo di energia all'interno del punto di lavoro.Una tensione applicata all'elemento sensibile all'ossigeno, pompa l'ossigeno fuori da una camera interna chiusa (Figura sotto). A pressione di gas costante, la quantità di ossigeno pompata fuori è pari alla quantità di molecole di ossigeno che si diffondono attraverso un piccolo foro capillare.
