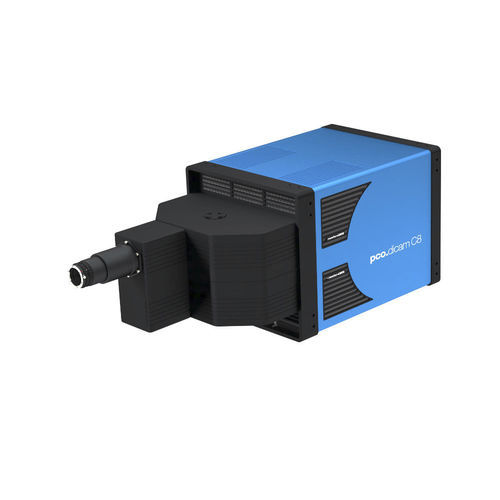

Modulo fotocamera medico pco.dicam C8

digitale2048 x 2048sCMOS

Abbiamo sviluppato il sistema di telecamere pco.dicam C8 come passo logico successivo per aumentare la lunghezza della sequenza di immagini della collaudata pco.dicam C4. La luce di un singolo ingresso ottico viene distribuita equamente a 8 intensificatori d'immagine, ciascuno con un diametro di 25 mm e un gating di 4 ns. Con un tempo di interframing di zero ns, ciò corrisponde a una velocità di burst di 250.000.000 fps. Tutti gli elementi ottici utilizzati per la divisione e la guida del fascio sono adottati dal progetto di grande successo pco.dicam C4. Ogni intensificatore d'immagine è letto da un sensore sCMOS da 4,2 MPixel con dinamica a 16 bit accoppiato a un obiettivo tandem dedicato. È disponibile un massimo di 848 fps alla piena risoluzione di 4,2 MPixel. Ciò equivale a 6,8 GByte/s di velocità di trasmissione dei dati delle immagini. Per trasmettere questa enorme velocità di dati in tempo reale, la pco.dicam C8 utilizza 8 porte ottiche CLHS (fibra 80G). Caratteristiche principali telecamera sCMOS intensificata a 8 canali tempi di esposizione fino a 4 ns 8 immagini in 32 ns 16 immagini in 620 ns gamma dinamica a 16 bit accoppiamento ottico tramite lenti tandem ultraveloci gating a rapporto di estinzione migliorato intensificatore d'immagine da 25 mm 50 ns di ritardo dal trigger all'inizio dell'esposizione fino a 6,8 GByte/s con interfaccia dati in fibra ottica 8 x 10G (Camera Link HS)
