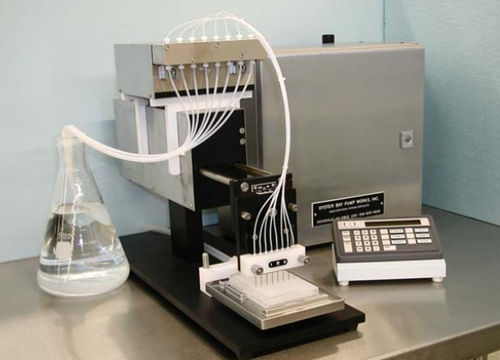

Ogni sistema è composto da 4 moduli:
- modulo di indicizzazione degli ugelli
- modulo pompa
- interfaccia di controllo
- armadio di controllo
Il modulo di indicizzazione degli ugelli è l'unità su cui viene posizionata la piastra da riempire. Include il meccanismo automatico per posizionare gli ugelli sui pozzetti o sul vassoio di adescamento. È disponibile come opzione con un movimento aggiuntivo di "spostamento degli ugelli" per consentire il riempimento di piastre da 384 pozzetti con lo stesso gruppo di 8 ugelli utilizzato per riempire piastre da 96 pozzetti.
Il modulo pompa contiene un gruppo di pompe con tubi e ugelli di riempimento. Gli ugelli sono collegati a un supporto che si monta sul modulo di indicizzazione degli ugelli. Per la maggior parte delle soluzioni, si possono prevedere CV del volume di dispensazione dell'1% o inferiori fino a dosi di 10 µl e del 10% o inferiori fino a dosi di 1 µl. Sono disponibili vari modelli di moduli di pompaggio per soddisfare le diverse esigenze di riempimento e di gamma di volumi. Sono progettati per una rapida sostituzione
per consentire l'utilizzo multiplo dello stesso sistema di base. Le pompe possono essere disposte in modo da riempire tutti i pozzetti con lo stesso reagente o da inserire reagenti diversi in pozzetti specifici. La velocità del sistema dipende dal numero di pompe utilizzate
L'interfaccia di controllo può essere a scelta tra
- modulo di interfaccia manuale a tastiera (il più comunemente usato)
- interfaccia PC manuale (tramite cavo com RS232 alla porta seriale del PC) (richiede software e PC opzionali)
- interfaccia PC remota automatizzata (tramite cavo com RS232 alla porta seriale del PC) (richiede un software opzionale)
---
