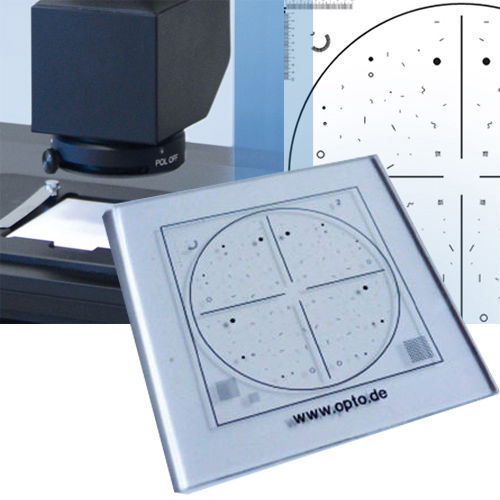

Calibratore di dosaggio PARTICLE_TARGET

Il Particle Test Target di Opto permette la calibrazione delle funzioni di misurazione nei microscopi attraverso oggetti di diverse forme e dimensioni o della risoluzione di un sistema ottico misurata in coppie di linee per mm. Viene utilizzato nel campo dell'analisi dello sporco residuo.

Il Particle Standard Target permette la calibrazione delle funzioni di misurazione nei microscopi, per analizzare e misurare le particelle. Un campo di oggetti di diverse forme e dimensioni permette di controllare: rettangoli, ellissi, cerchi, anelli e anche oggetti a forma di fibra. Per determinare le distorsioni ottiche ci sono tre matrici di bersagli trasversali di diverse dimensioni. L'oggetto più piccolo è di soli 5μm.

Per la calibrazione della risoluzione (ingrandimento) vengono applicate due barre di scala in X e Y in un angolo del target.

Il Particle Test Target di Opto contiene particelle definite in diverse forme e dimensioni per una facile calibrazione del sistema di
1. Scala e allineamento angolare
2. Classi di dimensioni secondo VDA
3. Campi di distorsione
4. Campo di distorsione
5. Area di particelle (simulando il campione del filtro della sporcizia residua)

Opzionale con certificazione DAkkS in conformità all'accreditamento secondo la norma DIN EN ISO/IEC 17025
Il certificato DAkkS contiene:
• Oggetti di taratura
• Metodo di taratura
• Condizioni di misura
• Condizioni ambientali
• Incertezza di misura
• Risultati di misura
