Sistema di confezionamento semiautomatico OG

continuointermittentecontrollato da computer

Panoramica del prodotto

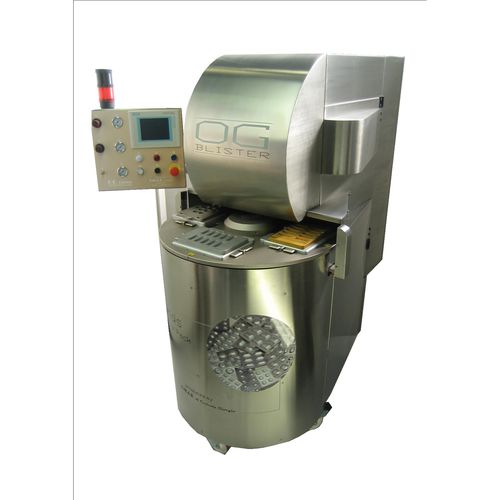

OG BLISTER è una macchina blisteratrice semi-automatica dotata di sistema Planet Pack per il cambio automatico dei formati. La macchina realizza blister utilizzando quattro parti formanti preposizionate nella parte superiore e inferiore e lavora con fogli pre-tagliati per termoformatura e sigillatura. Il cambio formato è rapido con carico e scarico guidati da PLC. La gestione parametri e dati avviene tramite pannello touch SIEMENS. Trasmissione e azionamento sono garantiti da motori brushless. Testa superiore e tavola rotante aumentano la produttività ad ogni ciclo con il sistema Planet Pack. Supporta cicli alternati o continui e fornisce blister completi ad ogni stop macchina.

Caratteristiche principali

• Testa superiore rotante con Planet Pack per ospitare le unità di lavoro superiori: piastra di soffiaggio/riscaldamento, piastra superiore di sigillatura, unità di punzonatura e utensili per formatura a freddo.
• Tavola rotante per posizionare gli stampi inferiori, unità di saldatura e taglio per blister plastici con top in alluminio e blister ALU-ALU.
• Carene macchina interamente in acciaio inox AISI 304.
• Tutte le operazioni azionate da motori brushless e cinghie di trasmissione ad alta precisione. Gestione dati e comandi tramite pannello touch SIEMENS.
• Controllo meccanico, elettrico e pneumatico tramite PLC SIEMENS (conformità CFR21).
• Cicli di lavoro singoli o continui che permettono la produzione di blister in pochi secondi con elevata precisione industriale.
• Materiali compatibili: PVC-ALU, PVC-PVDC-ALU, PVC/Aclar-ALU, ALU-ALU.
• Dimensioni massime PVC-ALU: 100×60 mm — fino a 4 blister per corsa.
• Dimensioni massime ALU-ALU: 160×90 mm — 1 blister per corsa.
• Profondità delle cavità: blister plastici 17 mm; blister in alluminio 10 mm.

Produzione

• Produzione giornaliera (7 h) per PVC-ALU: fino a circa 3.000 pezzi.
• Configurazione: 4 blister per corsa, formato max 100×60 mm.
• Produzione giornaliera (7 h) per ALU-ALU: fino a circa 2.000 pezzi.
• Configurazione: 1 blister per corsa, formato max 160×90 mm.

Specifiche tecniche

• Ingombro macchina: 1.600 × 1.200 × 2.000 mm (H). Peso: 450 kg.
• COLLEGAMENTO ARIA COMPRESSA: tubo int Ø 6 mm - ext Ø 8 mm.
• CONSUMO ARIA COMPRESSA: circa 18 litri/corsa.
• PRESSIONE DI ESERCIZIO: 4/9 bar.
• TENSIONE ELETTRICA PRINCIPALE: 400 V 50 Hz trifase + neutro + terra.
• POTENZA ASSORBITA: 6 kW.
• TEMPERATURE DI LAVORO MACCHINA: 30°/210° C.
• AMBIENTE D'ESERCIZIO: 20°/45° C.
• SISTEMA DI RAFFREDDAMENTO A CIRCUITO CHIUSO CON ACQUA DEMINERALIZZATA: a 23° C.
