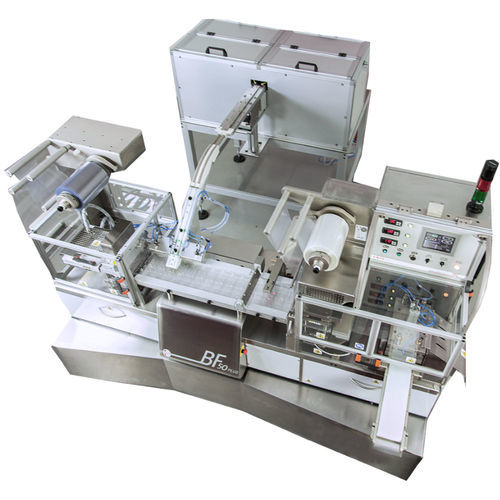

Termoformatrice automatica BF 50 HT

manualea pressioneper imballaggio di prodotti farmaceutici

Panoramica del prodotto
BF 50 HT è una macchina termoformatrice automatica a passo alternato progettata per la realizzazione di cassonetti e blister per il confezionamento di articoli medicali (siringhe, fiale, flaconi, ampolle) e per il confezionamento in blister di prodotti farmaceutici, nutraceutici e dietetici liquidi o solidi (capsule, compresse, confetti). Dimensione massima del cassonetto-blister con angoli arrotondati: 180x100x27 mm (altezza). Gli alveoli sono preformati con un sistema a punzoni prima della formatura. Controllo elettrico ed elettronico tramite PLC Siemens (conformità CFR21); passo gestito da motore brushless. Applicazioni principali: confezionamento di fiale, ampolle e siringhe pre-riempite, con opzioni di carico manuale o automatico.

Caratteristiche principali

• Macchina termoformatrice automatica a passo alternato
• Ingombro compatto
• 17 battute al minuto (a seconda del passo) per 1, 2 o 3 blister per battuta
• Dimensione massima blister/cassonetto: 180x100x27 mm (altezza)
• Configurabile per produrre blister ALU-ALU e in plastica
• Sistema di rilevamento pinhole per blister ALU-ALU
• Massima larghezza bobina formatura: 205 mm
• Massima larghezza materiale di copertura: 204 mm
• Predisposizione per unità di preformatura con sistema a punzoni per cavità speciali/profonde
• Carico manuale di ampolle, fiale, flaconi e siringhe (opzionali sistemi di carico automatico)
• Opzione lettura stampa su bobine in alluminio con centraggio automatico elettronico
• Vassoio in AISI 316L per carico manuale del prodotto
• Sistema di passo alternato azionato da motore brushless
• Carico automatico di prodotti solidi (compresse/capsule) con pista dedicata
• Larghezza area di carico: 820 mm
• Struttura in AISI 304 su ruote pivotanti
• Sistema di visione per presenza prodotto
• Sistema di espulsione blister non conformi a fine linea
• Predisposizione sistema 'stop macchina' per rilevamento prodotto mancante

Produzione

• Fino a 17 bpm (battute per minuto), a seconda del passo del blister
• 1 blister per battuta: circa 1.020 blister/h (formato 180×100 mm o inferiore)
• 2 blister per battuta: circa 2.040 blister/h (formato 85×100 mm o inferiore)
• 3 blister per battuta: circa 3.060 blister/h (formato 50×100 mm o inferiore)
• Altezza massima della cavità: 27 mm per blister in PVC
• Altezza massima della cavità: 10,5 mm per blister ALU-ALU

Caratteristiche tecniche

• Ingombro macchina: 2.900 mm x 2.380 mm x 1.620 mm (altezza) — 750 kg
• Collegamento aria compressa: tubo int Ø 12 mm — ext Ø 14 mm
• Consumo aria compressa: ca. 24 litri/ciclo
• Pressione di esercizio: 6–9 BAR
• Tensione principale: 230 V 50/60 Hz
• Consumo energetico: 6,5 kW
• Temperature di lavoro macchina: 30°/200° C
• Ambiente di utilizzo: 20°/45° C
• Sistema di raffreddamento a circuito chiuso con acqua demineralizzata: a 20° C
