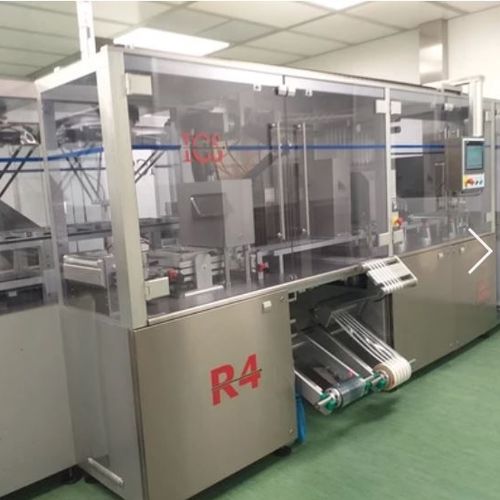

Termoformatrice struttura R4

manualeper imballaggio di prodotti farmaceuticicompatta

Macchina compatta operante con il metodo di formatura di materiale termoformabile e saldatura in piano. La struttura della macchina permette una facile pulizia e accessibilità. I materiali di costruzione sono garantiti contro la perdita di scorie o particelle. Le protezioni trasparenti sono realizzate in materiale antigraffio e anti danneggiamento, i restanti protettori fissi sono in acciaio inox. La macchina Termoformatrice "R4" è progettata per la produzione e l'imballaggio di vassoi in materiale trasparente con tasche in cui un inalatore viene successivamente alloggiato attraverso vari robot, già completo di blister contenenti polvere e un elemento di frattura all'interno. Detti trays vengono poi richiusi con PET (pelabile) trasparente per mezzo di saldatura a caldo in piano. Il PET (pelabile) presenta per ognuna delle impronte, una fascia bianca su cui vengono stampati i dati variabili tramite ink-jet. Dati che vengono sottoposti a controllo OCV tramite apposita telecamera HD. Ulteriore stazione installata sulla macchina effettua la presezionatura (preintaglio) fra ogni singola impronta. L'ultima stazione è la tranciatura dei cassonetti con 5 impronte complete. A questo punto il cassonetto viene prelevato da un braccio robotico e traslato su un nastro libero che porterà i prodotti confezionabili all'esterno della camera protetta di produzione. Eventuali cassonetti incompleti e/o con scritta mancante completamente e/o in parte o errata, saranno rilasciati dal braccio robotico in apposita postazione di raccolta scarti. Traino del nastro alveolato tramite servo motore. Regolazione visuale e manuale per cambio formato.
