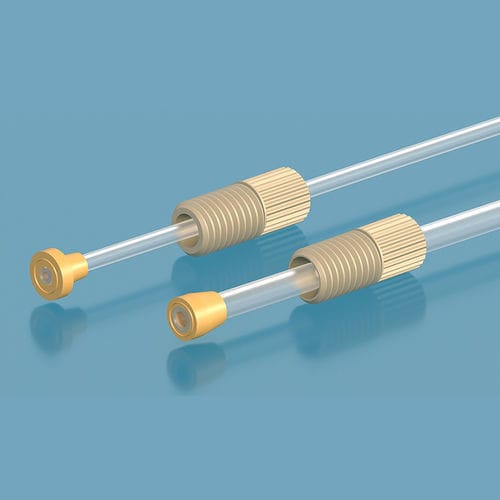

I raccordi flangiati in PEEK sono dotati di dado flangiato in PEEK e di ghiera in ETFE. I raccordi senza flangia sono eccellenti sostituti dei raccordi flangiati, sono affidabili, facili da usare e da sostituire.
I raccordi Super Flangeless in PEEK eliminano l'allentamento dei raccordi dovuto alla torsione del tubo e mantengono la tenuta anche in presenza di vibrazioni e aumentano la riutilizzabilità grazie ai manicotti in SST 316.
Caratteristiche dei raccordi senza flangia PEEK in sintesi
I dadi in PEEK sono caratterizzati da elevata resistenza meccanica, resistenza ai solventi (ad eccezione dell'acido solforico forte e dell'acido nitrico forte), resistenza alle alte temperature, resistenza all'usura grazie all'elevato coefficiente di attrito, resistenza agli urti Le ghiere in Tefzel giallo (ETFE) sono eccellenti per collegare la maggior parte dei tubi rigidi o semirigidi, compresi quelli prodotti con fluoropolimeri (FEP, PFA, ETFE, ECTFE, ecc.), PEEK. Offre una resistenza chimica superiore. Ha una configurazione dell'attacco 1/4-28 a fondo piatto ed è adatto a tubi da 1,6/2,0/2,5/3,0/3,175 mm di diametro esterno.
Temperatura di funzionamento a lungo termine da - 100℃ a + 250℃
Supporto per lo smontaggio frequente
Adatto per la cromatografia liquida mesolow, il rilevamento dei geni, la bioanalisi high-end
Nota applicativa (Raccordi senza flangia in PEEK)
Passo 1. Far scorrere il dado in PEEK, seguito dalla ghiera in ETFE, ad almeno 3/16" (4,7625 mm) dall'estremità del tubo pulito
Fase 2. Inserire il gruppo nell'attacco ricevente, spingendo il tubo nell'attacco fino a quando non si appoggia sul fondo
Passo 3. Stringere con le dita i raccordi nella porta fino a quando non sono ben saldi
Fase 4. Dopo diversi utilizzi (soprattutto ad alta pressione), le ghiere devono essere sostituite
---
