Forno per coppellazione N 4/13 CUP

di riscaldamentoper uso generalea muffola

Panoramica
La coppellazione è un processo metallurgico per separare metalli nobili (ad esempio oro e argento) da leghe con metalli meno nobili. Il processo genera vapori corrosivi che possono danneggiare l'isolamento e gli elementi riscaldanti. La serie di forni N ../13 CUP e il forno a pozzo S 73/HS sono progettati per rispondere a queste condizioni di processo impegnative, combinando una muffola in ceramica con un sistema dedicato di immissione/estrazione dell'aria.

Progettazione e funzionamento
La camera del forno è costituita da una muffola ceramica che protegge gli elementi riscaldanti e l'isolamento dai vapori aggressivi. Un sistema dedicato di immissione di aria fresca e smaltimento convoglia i gas di scarico attraverso un tubo ceramico verso una cappa di estrazione integrata sulla copertura del forno e sopra l'area della porta; tale cappa costituisce l'interfaccia per i sistemi di aspirazione in loco. Il progetto agevola la manutenzione: le parti soggette ad usura (muffola ceramica, elementi riscaldanti) sono facilmente sostituibili. I modelli differiscono per altezza camera e configurazione di riscaldamento per adattarsi alla coppellazione e alla fusione in crogiolo.

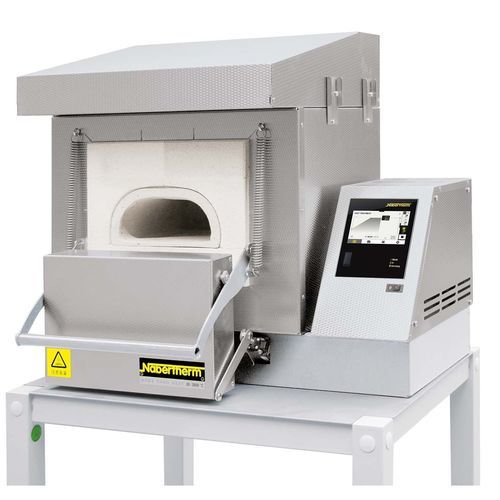

Dotazione standard forno per coppellazione N 4/13 CUP

• Modello compatto da banco
• Corpo a doppia parete in lamiera di acciaio inox strutturata con ventilazione aggiuntiva per mantenere bassa la temperatura esterna
• Uso esclusivo di materiali isolanti non classificati secondo il Regolamento CE n. 1272/2008 (CLP)
• Muffola ceramica a protezione degli elementi riscaldanti e dell'isolamento
• Camera riscaldata su tre lati (fondo e lati) con elementi riscaldanti su tubi portanti
• Sistema di estrazione con cappa integrata sulla copertura e sopra l'area della porta per collegamento all'impianto di aspirazione del cliente
• Porta ad apertura manuale
• Applicazione definita entro i limiti delle istruzioni per l'uso
• NTLog Basic per controller Nabertherm: registrazione dei dati di processo su USB

Dotazione standard forni N 10/13 CUP e N 30/13 CUP

• Muffola ceramica a protezione degli elementi riscaldanti e dell'isolamento
• Corpo a doppia parete in lamiera di acciaio inox strutturata con ventilazione aggiuntiva
• Uso esclusivo di materiali isolanti non classificati (CLP)
• Camera riscaldata su quattro lati con elementi riscaldanti su tubi portanti
• Elementi riscaldanti progettati come unità per una facile sostituzione
• Camera ventilata per ulteriore protezione degli elementi riscaldanti
• Controllo preciso della temperatura con termocoppia di regolazione posta direttamente nella muffola
• Mattone di chiusura per muffola con maniglia (N 10/13 CUP)
• Porta ad apertura elettro-meccanica (N 30/13 CUP)
• Superficie di appoggio davanti alla muffola
• Speciale sistema di immissione/estrazione aria per la muffola ceramica; gas di scarico convogliati tramite tubo ceramico nella parte posteriore della muffola; ricambio d'aria regolabile
• Sistema di estrazione con cappa integrata sulla copertura e sopra l'area della porta
• Limitatore di sovra-temperatura con temperatura di intervento regolabile per protezione del forno e del carico
• Applicazione definita entro i limiti delle istruzioni per l'uso
• NTLog Basic per controller Nabertherm: registrazione dei dati di processo su USB

Dotazione standard forno a pozzo S 73/HS

• Forno a pozzo compatto per fusione in crogiolo
• Corpo a doppia parete in lamiera di acciaio inox strutturata con ventilazione aggiuntiva
• Uso esclusivo di materiali isolanti non classificati (CLP)
• Coperchio sdoppiato, apertura manuale a rotazione
• Riscaldamento su quattro lati
• Elementi riscaldanti e fondo protetti contro usura e sostanze aggressive mediante piastre in carburo di silicio
• Camera ventilata per protezione aggiuntiva degli elementi riscaldanti
• Scatola di scarico con tubo isolato verso il retro; predisposizioni per collegamento all'aspirazione del cliente
• Applicazione definita entro i limiti delle istruzioni per l'uso
• NTLog Basic per controller Nabertherm: registrazione dei dati di processo su USB

Dotazioni aggiuntive
Per N 4/13 CUP

• Limitatore di sovra-temperatura con temperatura di intervento regolabile per proteggere forno e carico

Per N 10/13 CUP e N 30/13 CUP

• Porta ad apertura elettro-meccanica per N 10/13 CUP (opzionale)
• Finestra di ispezione rotante come protezione termica
• Timer per programmazione tempi di accensione/spegnimento (temperatura preimpostata)
• Basamento su ruote

Per S 73/HS

• Coperchio scorrevole manuale
• Coperchio scorrevole pneumatico (opzione)
• Limitatore di sovra-temperatura con temperatura di intervento regolabile
• Timer per programmazione tempi di accensione/spegnimento (temperatura preimpostata)

Specifiche tecniche (estratto)
Modello | Tmax (°C) | Interno L (mm) | Interno P (mm) | Interno H (mm) | Volume (l) | Esterno L (mm) | Esterno P (mm) | Esterno H (mm) | Potenza kW | Allacciamento | Peso (kg)
N 4/13 CUP | 1280 | 185 | 250 | 80 | 3,7 | 600 | 770 | 750 | 3 | monofase | 100
N 10/13 CUP | 1300 | 250 | 540 | 95 | 8,0 | 900 | 1200 | 1850 | 15 | trifase | 380
N 30/13 CUP | 1300 | 250 | 500 | 200 | 25,0 | 1000 | 1200 | 2250 | 15 | trifase | 430
S 73/HS | 1300 | 530 | 380 | 360 | 73,0 | 1050 | 1530 | 900 | 26 | trifase | 890

Punti chiave / riepilogo tecnico

• Temperatura massima fino a 1300 °C (N 10/13, N 30/13, S 73/HS); N 4/13 CUP fino a 1280 °C
• Muffola ceramica per protezione di isolamento ed elementi riscaldanti da vapori corrosivi
• Riscaldamento su 3 o 4 lati a seconda del modello
• Opzioni di ventilazione della camera per protezione degli elementi riscaldanti
• Sistemi di estrazione dedicati con cappa integrata e tubo ceramico per la muffola (ricambio aria regolabile)
• Limitatore di sovra-temperatura disponibile
• Elementi riscaldanti sostituibili e modulari
• Opzioni porte manuali, elettro-meccaniche o scorrevoli a seconda del modello
• NTLog Basic per registrazione dati di processo (USB)
• Isolamento: solo materiali non classificati CLP
• Protezione con piastre in carburo di silicio per S 73/HS
