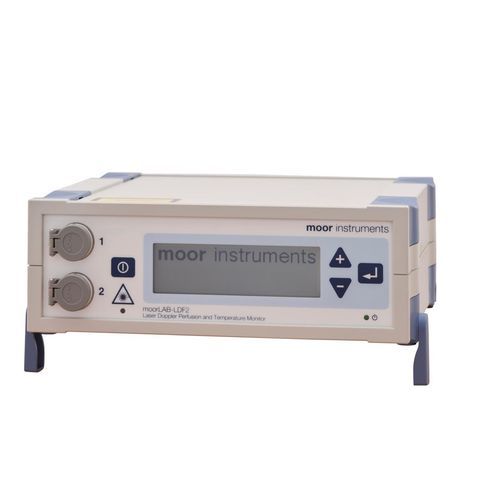

Monitor paziente con laser Doppler MOORLAB-LDF

da tavoloTEMPdi flusso sanguigno

Panoramica
Il moorLAB-LDF è un monitor laser Doppler per flusso sanguigno e temperatura tissutale progettato per la ricerca di laboratorio e l'insegnamento nelle scienze della vita. Utilizza l'elaborazione digitale del segnale (DSP) per fornire misure riproducibili di flusso e concentrazione e supporta configurazioni a singolo o doppio canale per setup sperimentali flessibili.

Vantaggi principali

• Modalità selezionabile a singolo o doppio canale per misure comparative o mirate
• Impilamento compatto per espansione multi-canale e connettività USB
• Display LCD ad alto contrasto per visualizzazione chiara dei dati in sede
• Integrazione con software moorLAB-PC per acquisizione, archiviazione e analisi

Uso previsto
Misurazione simultanea del flusso microcircolatorio (flusso/concentrazione) e della temperatura tissutale in contesti di ricerca e didattici. Non destinato all'uso clinico, diagnostico o terapeutico su pazienti umani.

Elaborazione e prestazioni
Elaborazione avanzata dei segnali di flusso e concentrazione con impostazioni di filtro passa-basso selezionabili via software. Banda 20 Hz–22 kHz; frequenza di campionamento 40 Hz per tutti i parametri. Modalità di funzionamento continua e uscite analogiche BNC per registrazione esterna.

Sonde e tipi di applicazione

• Sonde cutanee: design a fibre doppie o multiple; opzioni multifibra per mediata su aree più ampie; fissaggio con supporti o dischi adesivi; sonde combinate Doppler/temperatura disponibili.
• Sonde ad ago: per misure superficiali, intratissutali o di singoli vasi; adatte per tessuti ad accesso limitato e micromanipolazione; aghi a calibro fine (VP4, VP4s) per inserzioni più profonde.
• Sonde a profilo basso: progettate per accesso limitato o per minimizzare la pressione sotto le medicazioni (esempi: sonde a disco di titanio, sonde in silicone quasi piatte).
• Sistemi a fibra singola: sonda master più punte a fibra singola per studi animali minimamente invasivi; punte rifilabili o sostituibili.
• Esempi di codici sonde: LP1, LP1/7, LP1T, LP2, LP7A, LP12, LP14-CBF, LP4s, LP10M100ST, ecc.

Pulizia e manutenzione
Unità principale: pulire con un panno imbevuto di isopropanolo o miscela isopropanolo/acqua. Sonde e connettori: pulire con isopropanolo o soluzione isopropanolo/acqua. Testa e guaina della sonda (escluso il connettore): lavabili sotto acqua corrente, pulire con detergente neutro/enzimatico tiepido o immersione in Cidex OPA fino a 5 minuti (risciacquare dopo); massimo 5 cicli di immersione. Le sonde non sono adatte alla sterilizzazione.

Applicazioni tipiche e riferimenti

• Ricerca vascolare e studi di microcircolazione
• Modelli preclinici (es. flusso cerebrale / modelli MCAO)
• Perfusione cutanea, monitoraggio di lembi, studi su diabete e infiammazione
• Fisiologia muscolare e studi sull'esercizio, ricerca preclinica

Note
Il produttore può aggiornare le specifiche senza preavviso. La selezione delle sonde e i parametri di misura devono essere adattati al protocollo sperimentale e al tessuto in esame.

Specifiche tecniche

• Uscite analogiche: 0–5 V; connettori BNC; LDF1: 2 uscite; LDF2: 4 uscite
• Dimensioni (L×A×P): 235 × 80 × 200 mm
• Peso: 1,5 kg
• Sicurezza elettrica: Classe I
• Compatibilità elettromagnetica: conforme EN 61326-1 (ambienti di laboratorio)
• Elaborazione flusso/concentrazione: banda 20 Hz–22 kHz (±0,3 dB); filtri passa-basso selezionabili (standalone 15 kHz; opzioni PC 3/15/22 kHz)
• Classe laser: Classe 1 (IEC 60825-1:2014)
• Laser: diodo a semiconduttore 785 nm ±10 nm; potenza massima ≤1,3 mW per canale; divergenza ≈26°
• Parametri misurati: flusso 0–1000 PU (±10%); DC 0–1000 AU (±10%); concentrazione 0–1000 AU (±10%); temperatura 5–50 °C (±0,5 °C)
• Frequenza di campionamento: 40 Hz (tutti i parametri)
• Modalità di funzionamento: continua
• Canali di misura: moorLAB-LDF1: 1×flusso, 1×DC/temperatura (selezionabile); moorLAB-LDF2: 2×flusso, 2×DC/temperatura (selezionabile)
• Ambiente operativo: uso in laboratorio interno, 15–30 °C, 75–106 kPa, umidità 0–75% senza condensa, altitudine max 2000 m
• Alimentazione: CA 100–230 V, 50–60 Hz, 20 VA
• Stoccaggio/trasporto: 5–45 °C, 75–106 kPa, 0–75% UR senza condensa
