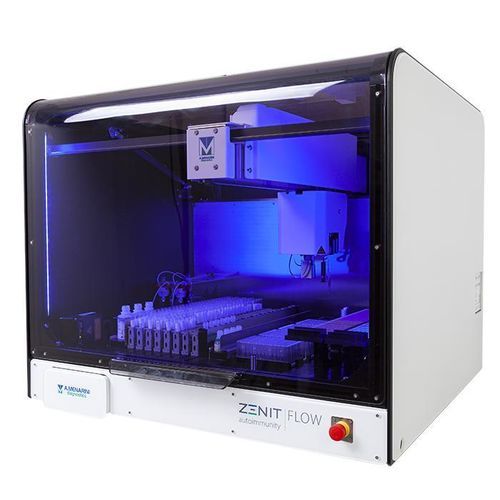

Sistema di preparazione dei campioni automatizzato Zenit Flow

tramite diluizionedi titolazionedi lavaggio

Panoramica del prodottoZenit Flow è un processore automatico per vetrini in immunofluorescenza indiretta (IIF) progettato per il laboratorio: esegue diluizione dei campioni, erogazione, lavaggio e montaggio dei coprioggetti per ottenere vetrini pronti all'analisi.

Capacità del sistema

• Fino a 240 campioni: 8 × rack da 30 provette
• Fino a 30 vetrini: 2 × rack da 15 vetrini
• Fino a 384 pozzetti per diluizione e titolazione: 4 × piastre 96 pozzetti (volume 1,2 mL)

Throughput scalabile

• ~1 h per 5 × vetrini 12-pozzetti
• ~2,5 h per 15 × vetrini 12-pozzetti
• ~5 h per 30 × vetrini 12-pozzetti

Workflow ottimizzato

• Prediluizioni automatiche da differenti tubi primari nella stessa sessione analitica
• Tre sonde: due aghi di erogazione di precisione e un ago di aspirazione per accelerare la preparazione dei vetrini
• I vetrini risultano completamente montati al termine del processo, inclusi i reagenti e il coprioggetto
• Configurazione aperta per impostare più saggi IIF
• Calcolo automatico del consumo di reagenti
• Lettori di codici a barre 1D e 2D integrati per la tracciabilità di reagenti e campioni

Risultati standardizzati

• Dispensazione ad alta precisione
  • Sensore capacitivo di livello per rilevazione affidabile dei liquidi
  • Intervallo di pipettaggio: 5 μl – 1000 μl
• Fase di lavaggio standardizzata
  • Canali separati per erogazione e aspirazione
  • Due modalità di lavaggio per cellule e tessuti: multi-drop o flusso continuo
• Prevenzione dei carry-over
  • Aghi metallici (non rivestiti), lavabili internamente ed esternamente

Modularità

• Un unico postazione PC può gestire Zenit Flow e Zenit Fast
• Più unità Zenit possono essere connesse a una singola postazione per controllo centralizzato
• Middleware ZENIT Hub per tracciabilità completa e connessione bidirezionale con il LIS
• Throughput scalabile in base alle esigenze del laboratorio

Zenit Flow + Zenit FastZenit Flow è progettato per funzionare in parallelo con Zenit Fast per incrementare la produttività: processi di preparazione e scanning possono essere eseguiti contemporaneamente senza tempi morti, aumentando il rendimento complessivo.

Multimedia

• Video prodotto disponibile (id video presente nella pagina)

Specifiche tecniche

• Pompe: 1 pompa peristaltica; 2 pompe di aspirazione; 2 siringhe da 1,25 mL
• Tracciabilità: Campioni — lettore barcode lineare con regolazione del fuoco; Vetrini — Data Matrix, Aztec Code, Han Xin, Micro QR, QR Code
• Capacità vetrini: Fino a 30 vetrini (2 × rack da 15)
• Capacità campioni: Fino a 240 campioni (8 × rack da 30 provette)
• Pozzetti di diluizione: 384 (4 × blocchi da 96 pozzetti, 1,2 mL)
• Sonde: 3 (2 aghi di erogazione di precisione + 1 ago di aspirazione)
• Lavaggio vetrini: Flusso continuo o multi-drop
• Rilevamento liquidi: Sensore capacitivo di livello
• Range pipettaggio: 5 μl – 1000 μl
• Serbatoi esterni (con sensori): 2 × 5 L buffer, 1 × 5 L wash, 1 × 5 L waste
• Controlli: Fino a 20 fiale
• Alloggi diluenti: Fino a 10
• Alloggi reagenti: Fino a 17 (coniugati e mezzi di montaggio)
• Distributori coprioggetti: 2 × fino a 30 coprioggetti ciascuno (24 × 60 × 0,1 mm e 24 × 64 × 0,1 mm)
• Ambiente (operativo): Temperatura 15–35 °C; Umidità 35%–80% senza condensa
• Alimentazione: AC 100–240 V, 50/60 Hz; Consumo max 150 VA
• Emissioni acustiche: <63 dB (1 m); <72 dB (allarme)
• Altitudine operativa: <2000 m
• Dimensioni dispositivo (L × A × P): 88 cm × 74 cm × 84 cm; Peso dispositivo: 100 kg
• Dimensioni imballo (L × A × P): 99 cm × 96 cm × 94 cm; Peso nella cassa: 160 kg
• Trasporto/stoccaggio: Temperatura 0–55 °C; Umidità 20%–85% RH (senza condensa o ghiaccio)
