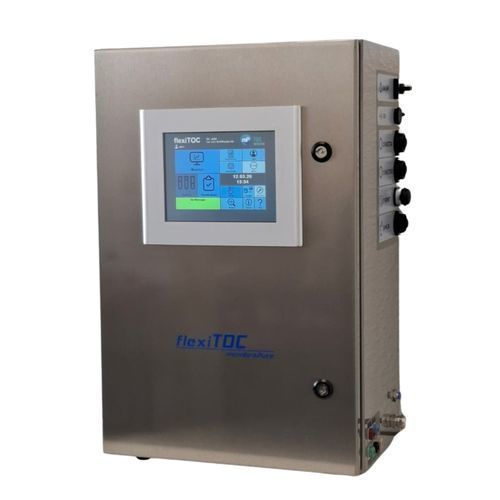

Analizzatore TOC per acqua ultrapura flexiTOC

per acqua puraossidazione UV

Panoramica
Il flexiTOC è un analizzatore ad alta sensibilità per il Carbonio Organico Totale (TOC) progettato per applicazioni dall'acqua di rete all'acqua ultrapura. Il metodo analitico si basa sull'ossidazione UV completa dei composti organici in matrice acquosa a biossido di carbonio (CO2), quantificato mediante un rivelatore NDIR selettivo. Il sistema supporta funzionamento senza reagenti per livelli di TOC inferiori a ~2000 ppb e può essere utilizzato con reagente (persolfato) per concentrazioni di TOC più elevate o campioni meno ossidabili.

Funzionalità chiave

• Analisi TOC ad alta sensibilità per acque sotterranee/acqua di rete fino ad acqua ultrapura/WFI
• Ossidazione UV completa con opzione di ossidazione assistita da reagente (persolfato)
• Quantificazione del CO2 tramite rivelatore NDIR per misura selettiva, indipendente da conduttività e temperatura
• Tempi di analisi brevi e reattore a pulizia continua per evitare contaminazioni incrociate
• Calibrazione e test di idoneità del sistema (SST) eseguibili dall'utente e conformi a farmacopee

Specifiche tecniche principali del sistema

• Metodo e rilevamento: ossidazione UV completa e rilevamento CO2 NDIR (configurabile con reagente)
• Volume/portata campione: loop 20 mL (range basso), loop 5 mL (range alto)
• Intervallo TOC: 2 a 5000 ppb (range basso), 15 ppb a 20 ppm (range alto)
• Norme correlate: USP <643>, EP 2.2.44, DIN EN 1484, DIN 32645, 21 CFR parte 11 (opzione software), IP 45

Schema di flusso
Lo schema del sistema illustra il principio di ossidazione UV del flexiTOC e la gestione del flusso di gas; è richiesto uno scambiatore di calore e un regolatore di pressione per temperature/pressioni dei campioni più elevate come specificato nei requisiti tecnici.

Opzioni e funzioni

• Modalità Multilinea: flexiTOC pro offre 4 ingressi e un upgrade per misurare fino a 3 loop in sequenza con durate di intervallo configurabili
• Modalità campione: sequenza di misura offline configurabile per campioni separati
• Prestazioni hardware migliorate: geometria ottimizzata del reattore UV e flusso di gas armonizzato con monitoraggio continuo
• Controllo del flusso campione: allarme se il flusso in ingresso = 0 (con sensore di pressione)
• Esportazione dati: esportazione dei dati di misura su memoria esterna in vari formati; archiviazione cloud tramite connessione di rete disponibile
• Scambiatore di calore e regolatore di pressione: scambiatore richiesto >50 °C; trasduttore di pressione richiesto se la pressione in ingresso supera 0,5 bar
• Stato del sistema: il software fornisce una panoramica dettagliata delle ore di esercizio dei sensori, della pompa e della lampada UV
• Protezione IP54 per schermo e ventola di serie
• Opzioni di calibrazione & verifica del sistema: determinazione del bianco reagente/acqua, calibrazione multipunto con diluizione dello standard interno, funzione SST (range basso)
• Opzione software 21 CFR parte 11 disponibile per applicazioni farmaceutiche

Specifiche tecniche (tabella)
Metodo & rilevamento: ossidazione UV (completa) e NDIR (ossidazione migliorata; configurabile con reagente)
Volume campione: loop 20 mL (range basso), loop 5 mL (range alto)
Periodo di misura: 6 a 15 min
Intervallo di misura: 2 a 5000 ppb (range basso), 15 ppb a 20 ppm (range alto)
Accuratezza di rilevamento: ~3 ppb o 2 % (il valore maggiore)
Porte: 2 per campioni | 1 per reagente (standard); 1 per campione, 3 per SST (range basso)
Norme correlate: USP <643>, DIN 32645, EP 2.2.44, DIN EN 1484, 21 CFR parte 11, IP 45
Parametri ambientali: umidità relativa 10 a 95 %; temperatura 10 a 45 °C
Interfacce: analogico (4 - 20 mA) secondo Namur NE43
Dimensioni, peso, alimentazione: 400 x 300 x 600 mm; 24 kg; 110 - 230 V, 50 Hz; 70 a 105 W

Requisiti del mezzo (tabella)
Tipo di mezzo campione: da acqua di falda a acqua ultrapura (non adatto a acque reflue o solidi)
Temperatura del campione: 10 a 50 °C
Pressione di ingresso: < 1,5 bar (se > 0,5 bar è necessario un riduttore di pressione per alcune configurazioni)
Gas compresso: aria, ossigeno, azoto — privi di diossido di carbonio
Pressione di ingresso del gas: azoto 1 a 1,5 bar | ossigeno 3,5 a 5 bar

Caratteristiche / specifiche tecniche

• Metodo & rilevamento: ossidazione UV completa con rilevamento CO2 tramite NDIR
• Tempi di misura: 6–15 minuti (intervalli configurabili dall'utente; intervallo campione 5–10 min con interruzioni possibili fino a 24 h)
• Volume campione: 5 mL (range alto), 20 mL (range basso)
• Intervalli di misura TOC: 2 ppb – 5000 ppb (range basso); 15 ppb – 20 ppm (range alto); fino a 100 ppm in modalità diluzione
• Accuratezza di rilevamento: < 500 ppb ± 5 ppb; > 500 ppb ± 1 % (modalità non diluita); tip. ~3 ppb o 2 % secondo il valore maggiore
• Porte e I/O: analogico 4–20 mA (Namur NE43) e porte multiple per campione/reagente/SST
• Conformità: USP, EP 2.2.44, DIN EN 1484, DIN 32645, 21 CFR Part 11 (opzione software), IP 45
• Condizioni ambientali: 10–45 °C, UR 10–95 %
• Gas carrier/utility: N2, O2 o aria compressa senza CO2; pressione 1–4 bar; consumo ~12 L/h
• Meccanica & elettrico: 400 x 300 x 600 mm; 24 kg; 110–230 V, 50 Hz; 70–105 W
• Protezione: IP54 per schermo e ventola
• Consumabili & manutenzione: soluzioni di calibrazione, sostituzione periodica dei tubi della pompa, sostituzione del reattore UV a fine vita seguita da calibrazione
