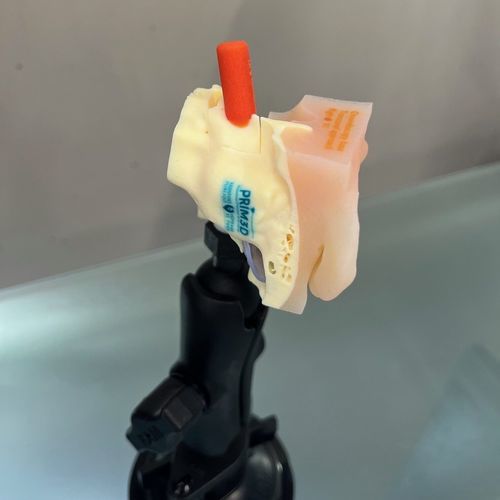

Simulatore per training endoscopico OTOSURG

didatticodi dimostrazionedidattico

Panoramica del prodotto
Il simulatore OTOSURG è un modello di formazione per timpanoplastica transcanalare progettato per la pratica in chirurgia endoscopica e microscopica attraverso il condotto uditivo esterno. Riproduce l’anatomia della cavità timpanica e offre una visione endoscopica realistica della membrana timpanica per l’addestramento pratico.

Studio di validazione
Studio di validazione: Validation of a 3D-printed multimaterial transcanal tympanoplasty simulator for endoscopic ear surgery (Otol Neurotol).

Usi principali

• Formazione in otoendoscopia e tecniche di ossiculoplastica al microscopio.
• Apprendere l’uso di endoscopi ed exoscopi in un ambiente anatomico realistico.
• Insegnare e praticare l’impianto di protesi ossiculari e procedure correlate senza rischio per il paziente.
• Dimostrazione di dispositivi medici e scenari personalizzati in congressi o sessioni formative (cartucce personalizzate, presenza/assenza della membrana timpanica, indicatori colorati).

Vantaggi

• Visualizzazione endoscopica accurata della membrana timpanica e dei punti di riferimento della cavità timpanica.
• Configurazione della difficoltà e dell’anatomia (diversi diametri del condotto, indicatori visivi) in base al livello del corsista.
• Scenari ripetibili per la valutazione standardizzata delle competenze.
• Progettazione didattica che facilita l’apprendimento graduale e la formazione di gruppo.
• Opzioni di personalizzazione per obiettivi formativi o dimostrazioni di dispositivi.

Strutture rappresentate

• Pelle del condotto, anello timpanico e membrana timpanica.
• Punti di riferimento ossei anatomici della cavità timpanica.
• Chorda timpanica, tendine dello stapedio, inserzioni del muscolo tensore del timpano.
• Catena ossiculare mobile (martello, incudine, staffa) con integrità configurabile.

Procedure chirurgiche supportate (mediante cartucce monouso)

• Incisione ed elevazione della pelle del condotto.
• Sollevamento della membrana timpanica e pratica di posizionamento di innesti.
• Esplorazione e manipolazione delle strutture della cavità timpanica.
• Preservazione, mobilizzazione o disarticolazione degli ossicini.
• Tecniche di ossiculoplastica (PORP, TORP, trasposizione, inserimento di pistone).

Composizione del set

• 1 modello di osso temporale riutilizzabile (base anatomica).
• 1 braccio articolato per il posizionamento.
• 1 set selezionabile di cartucce patologiche monouso.

Tipologie di cartucce disponibili

• Cavità timpanica normale (cartuccia senza patologia).
• Cartucce per perforazioni timpaniche (posteriore, anteriore e altri tipi personalizzabili).
• Varianti otospongiosi (configurazione con staffa fissata; post‑stapedectomia con staffa assente e platina residua).
• Varianti per ossiculoplastica (assenza di incudine per scenario PORP; assenza di incudine e staffa per scenario TORP).
• Cartucce correlate a otiti croniche in sviluppo (tasca di retrazione, simulazione di colesteatoma).

Elementi aggiuntivi disponibili

• Sangue simulato liquido per aumentare il realismo.
• Piastra di aponeurosi stampata in 3D (50 x 50 x 0.3 mm).
• Piastra di cartilagine stampata in 3D (50 x 50 x 0.9 mm).

Sviluppo e licenza
Modello sviluppato dalla piattaforma Prim3D di Assistance Publique – Hôpitaux de Paris e Université Paris Cité. Licenza esclusiva di sviluppo e sfruttamento: N° VAL 2025/2024-070/01.

Specifiche tecniche

• Tipo: simulatore di formazione per timpanoplastica transcanalare per approcci endoscopici e microscopici.
• Nome modello: OTOSURG.
• Materiali: componenti stampati in 3D multimateriali (base ossea riutilizzabile + cartucce monouso).
• Modalità di formazione: otoendoscopia, ossiculoplastica microscopica, tecniche PORP/TORP, esplorazione e manipolazione della cavità timpanica.
• Personalizzazione: cartucce configurabili con/senza membrana timpanica, indicatori anatomici colorati, larghezze di condotto variabili.
• Contenuto del set: modello di osso temporale riutilizzabile, braccio articolato, set di cartucce selezionabili.
• Accessori opzionali: sangue simulato, piastre di aponeurosi e cartilagine stampate in 3D (dimensioni specificate).
