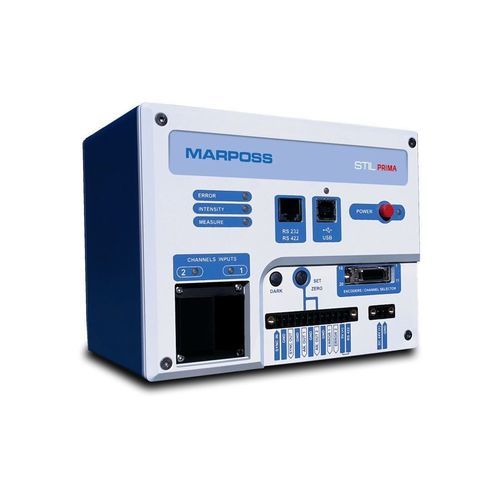

Unità di controllo di processo CCS SERIES

da laboratorioper laboratoriper struttura sanitaria

Panoramica del prodotto
I controller della serie CCS consentono misure senza contatto tramite tecnica confocale cromatica di distanza e spessore con precisione sub-micronica su un'ampia gamma di superfici e materiali, incluse superfici riflettenti e film trasparenti. La misura dello spessore su vetro o pellicole è ottenibile con un singolo controller CCS e una testa sensore STIL ad alta precisione mediante elaborazione a due picchi. Le frequenze di misura variano da 100 Hz fino a 10 kHz a seconda del modello, supportando integrazione in linea industriale e applicazioni di laboratorio.

Vantaggi

• Tecnologia confocale cromatica applicabile a materiali che riflettono la luce bianca (metallo, vetro, plastica, rivestimenti, liquidi).
• Misura senza contatto per evitare danni o contaminazioni del pezzo.
• Precisione sub-micronica idonea per metrologia di precisione.
• Teste ottiche STIL intercambiabili: serie CL-MG, OP, ENDO, EVEREST.
• Il controller memorizza fino a 20 tabelle di calibrazione per gestire sonde e configurazioni diverse.
• SDK e comandi di protocollo disponibili per l'integrazione in sistemi di automazione e ispezione.
• Acquisizione sincronizzata con encoder per misure dinamiche.
• Molteplici interfacce di comunicazione: uscite analogiche, USB, RS232/422.

Applicazioni

• Controllo qualità del vetro automobilistico.
• Controllo in produzione di contenitori e imballaggi in vetro.
• Misura di spessore per componenti di veicoli elettrici e coperture batterie.
• Controllo spessore roll-to-roll e web per film trasparenti e opachi (elettronica flessibile, film per batterie).
• Metrologia per elettronica e PCB.
• Ispezione wafer per semiconduttori (metrologia dei wafer).
• Campi di precisione: medicale, micromeccanica, aerospazio, orologeria, robotica e applicazioni CCC.

Versioni e integrazione
I controller CCS sono disponibili nelle serie CCS PRIMA e CCS OPTIMA+. CCS PRIMA è proposto in versioni a canale singolo, due canali (multiplexati) e quattro canali (multiplexati). CCS PRIMA+ offre una potenza luminosa aumentata per applicazioni di misura dello spessore del vetro più impegnative. Per integrazione OEM, CCS PRIMA è disponibile anche in versione BOXLESS per l'incorporamento diretto in chassis personalizzati.

Specifiche tecniche (tabella)
Model | CCS-Prima | CCS-Prima 2 | CCS-Prima 4 | CCS-Prima+ | CCS-Optima+
Order Code | O8ST10M1001 | O8ST11M1001 | O8ST12M1001 | O8ST13M1009 | O8ST09M2001
Technology | Chromatic Confocal
Source | White LED
Number of channel | 1 | 2 (multiplexed) | 4 (multiplexed) | 1 | 1
Measuring Frequency | From 100 Hz to 2000 Hz (PRIMA family) | From 500 Hz to 10000 Hz (OPTIMA+)
Calibration table memory | Up to 20 calibration tables
Distance Measurement | First/Strongest peak detection
Thickness Measurement | 2 peaks detection (thickness via two-peak processing)
Advanced features | AutoLed, AutoDark, DoubleFrequency, HoldLastValue, etc.
Digital Output | RS232, RS422, USB
Synchronization | Trigger in & out
Other Input/Output | 2 analog outputs; encoder input (up to 3)
Fiber connection | E2000/APC
Temperature in use | 5°C - 50°C
Storage temperature | -30°C - 70°C
Relative humidity | 5% - 80% RH without condensation
Protection type | IP20
Compliance | EN 61326-1 (for applicable models)
Power Supply | 24V DC
Maximum/Usual Consumption | 25W / 8W (typical variants) (values vary by model)
Dimensions | 162 mm x 138.1 mm x 111.5 mm
Weight | Typical 1.2 kg (varies by model)

Caratteristiche / specifiche tecniche

• Tecnologia: Confocal Chromatic.
• Sorgente luminosa: White LED.
• Canali: 1, 2 (multiplexed), 4 (multiplexed) a seconda del modello.
• Frequenza di misura: famiglia PRIMA 100–2000 Hz; OPTIMA+ fino a 10 000 Hz.
• Memoria di calibrazione: fino a 20 tabelle di calibrazione selezionabili sul controller.
• Rilevamento distanza: primo/picco più forte; spessore tramite rilevamento a due picchi.
• Funzioni avanzate: AutoLed, AutoDark, DoubleFrequency, HoldLastValue, ecc.
• Interfacce: RS232 / RS422 / USB, 2 uscite analogiche, ingressi encoder (fino a 3), trigger in/out.
• Connessione fibra ottica: E2000/APC.
• Temperatura di funzionamento: 5°C a 50°C; stoccaggio: −30°C a 70°C.
• Umidità relativa: 5%–80% senza condensa.
• Classe di protezione: IP20.
• Conformità: EN 61326-1 dove applicabile.
• Alimentazione: 24 V DC; consumo tipico ~8–9 W; massimo fino a ~25 W a seconda del modello.
• Dimensioni: 162 x 138.1 x 111.5 mm (involucro del controller).
• Peso: circa 1,2 kg (dipende dal modello).
