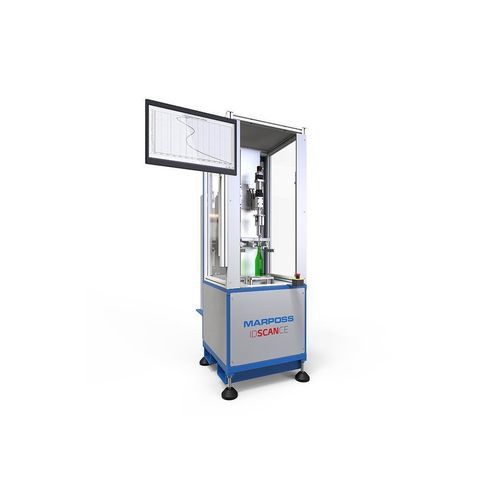

Sistema di ispezione semiautomatico ID SCAN™

per bottiglieautonomo

Panoramica del prodotto
ID SCAN™ è un banco semiautomatico per la misura, in modo automatico e senza riprogettazioni meccaniche, del diametro dell'aletta e del profilo interno delle bottiglie in vetro su base campionaria.

Versioni

• ID SCAN™ CE: per l'utilizzo al cold-end, in laboratorio QC o in produzione.
• ID SCAN™ HE: per l'utilizzo al hot-end, prima della ricottura; integra caratteristiche aggiuntive per resistere alle condizioni del hot-end e permettere la misurazione di bottiglie in vetro non temprato.

Descrizione
La bottiglia viene caricata manualmente e il ciclo di misura è completamente automatico. Le misure sono eseguite da una sonda tattile a contatto singolo montata su un piano rotante con movimento verticale.

Caratteristiche misurabili

• Diametro del bocchettone a una o più profondità programmabili (nessun limite al numero di diametri misurabili).
• Profilo interno in direzione verticale con rappresentazione grafica.

Vantaggi

• Preciso: utilizzo di una sonda tattile a contatto singolo per misure ad alta precisione.
• Completo: misura i diametri a diverse profondità e fornisce una rappresentazione visiva della forma reale dell'aletta; fornisce un grafico della variazione del diametro nell'area scandita.
• Flessibile: non è richiesto riprogettazione meccanica tra gli articoli.
• Compatibile con MES: integrazione con i common Manufacturing Execution Systems (es. Vertech SIL™ e altri). ID SCAN™ riceve dal MES i dati di ricetta dell'articolo e invia automaticamente i risultati di misura relativi allo stampo; non è richiesta programmazione dell'operatore su ID SCAN™.
• Semplice da usare.

Specifiche tecniche

• Alimentazione: 220 - 240 V AC
• Dimensioni massime dei contenitori misurabili: Altezza 70 - 435 mm; Diametro esterno del corpo (o diagonale per contenitori non rotondi) ≤ 190 mm
• Intervallo dei diametri di bocchettone e del profilo misurabili: 13 - 45 mm (profondità max 70 mm)
• Ripetibilità di misura (valutata sul master): ≤ ±0,01 mm
• Tempo di misura: da 30 s (a seconda del numero di diametri e profili da misurare)
• Temperatura ambiente di lavoro: ID SCAN™ CE: < 40°C; ID SCAN™ HE: < 50°C
