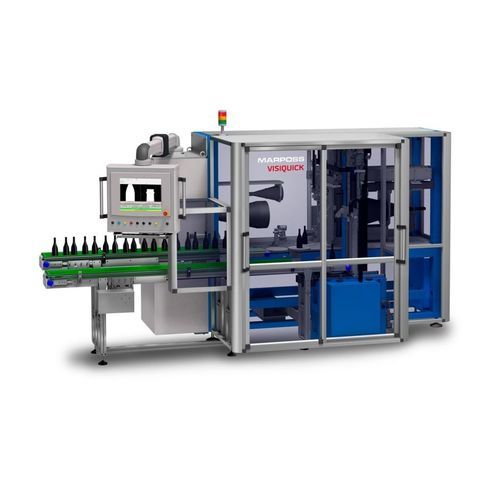

Sistema di ispezione ottico VISIQUICK™

automatizzatocontrollabile tramite PCcontrollato da computer

Panoramica del prodotto
VisiQuick™ è un sistema di ispezione flessibile progettato per controlli dimensionali e geometrici, su base campionaria, di un'ampia gamma di contenitori in vetro di diverse dimensioni, forme e colori. Può essere installato in laboratorio o vicino alla linea di produzione (cold end).

Descrizione

• VisiQuick™ include una o più stazioni di misura modulari configurabili in base all'applicazione.
• Stazione di misura delle dimensioni esterne: una o due camere ad alta risoluzione con obiettivo telecentrico e illuminatore collimato per misurare caratteristiche esterne quali altezza totale, verticalità, collo piegato, parallelismo della bocca, parametri del corpo (diametro, lati lunghi/corti e diagonale su contenitori non rotondi, altezza a un diametro dato, ecc.) e parametri di finitura su qualsiasi tipo di finitura (diametri, altezze, angoli, raggi, ecc.).
• Stazione di misura del diametro interno e del profilo: tastatore di alesaggio rotante/traslante per la misurazione dinamica del diametro interno della bocca e del profilo.
• Stazione peso e push-up: bilancia industriale e sensore a ultrasuoni integrati nella stessa stazione.
• Stazione di misura dello spessore della parete: basata su tecnologia confocale cromatica per la mappatura locale dello spessore della parete.
• Stazione di misura del profilo dell'area di etichettatura (brevetto in corso): sistema ottico per rilevare e misurare avvallamenti e rigonfiamenti nell'area di etichettatura.

Vantaggi

• Struttura meccanica robusta: telaio in acciaio (senza profili in alluminio) che assicura stabilità e ripetibilità delle misure.
• Flessibilità: nessuna riaiattazione richiesta su nastri, pick & place o stazioni di misura al cambio di contenitore.
• Modularità ed espandibilità: possibilità di aggiungere stazioni di misura come upgrade.
• Soluzioni personalizzabili: livelli di personalizzazione disponibili in base alle esigenze del cliente.
• Ampia libreria di algoritmi di misura: algoritmi preesistenti e possibilità di sviluppo su richiesta.
• Pronto per l'Industria 4.0: completa compatibilità con i sistemi di monitoraggio e raccolta dati di produzione.
• HMI intuitiva: software su PC industriale che fornisce un'interfaccia chiara e semplice.

Caratteristiche / Specifiche tecniche

• Dimensioni misurabili dei contenitori: altezza totale ≤ 435 mm; diametro del corpo o diagonale ≤ 190 mm.
• Diametro interno: da 13 a 50 mm (profondità di misura fino a 100 mm dalla sommità). Altri intervalli su richiesta.
• Push-up: ≤ 60 mm.
• Peso: ≤ 2 Kg.
• Spessore parete: ≤ 8 mm.
• Profilo area etichettatura: altezza di ispezione ≤ 200 mm.
• Portata: a seconda del modello e della configurazione delle stazioni; fino a 120 contenitori/ora.
• Ripetibilità su master: < 0,01 mm.
• Accuratezza: < 10% della tolleranza.
