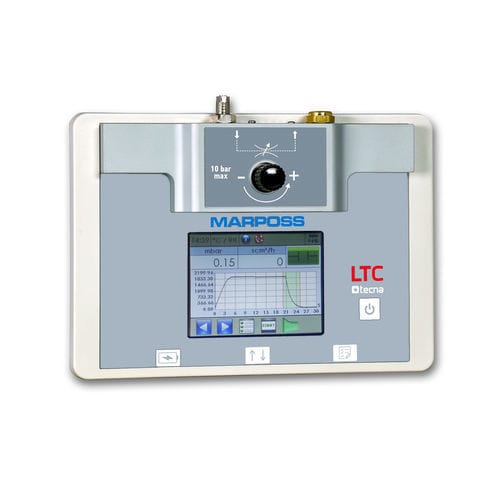

Calibratore simulatore di perdite TECNA LTC

per connettore Luerda laboratorioper sacchi

Descrizione
Leak Tester Control (LTC) è uno strumento per la verifica periodica e la calibrazione delle apparecchiature di prova per perdite e portata. Il simulatore di perdite integrato consente una verifica precisa della capacità di individuazione e scarto del sistema di prova.

Prestazioni
Lo strumento LTC si collega in derivazione tra l’apparecchiatura di collaudo e il pezzo in prova mediante il raccordo a T con innesto rapido Staubli® fornito. L’operatore regola il flusso di perdita con il rubinetto manuale a spillo o attiva/disattiva la perdita simulata dal display touchscreen da 3,5". I sensori di pressione e di flusso interni misurano la pressione di linea e il flusso di perdita reale; entrambi i valori sono visualizzati contemporaneamente per confronto diretto.

Connettività
Porta USB per collegamento a PC e supporto per chiavetta USB per registrazione dati e aggiornamenti software.

Vantaggi

• Pressione massima fino a 40 bar
• Fondo scala flusso fino a 950 cm3/min
• Range per misure in vuoto disponibili
• Risoluzione di misura fino a 1 Pa e 0,01 cm3/min in flusso
• Display TFT a colori 3,5" con touchscreen
• Microvalvola ad alta precisione per simulazione perdite e rubinetto a spillo per regolazione grezza
• Archiviazione dei dati su chiavetta USB

Accessori inclusi

• Valigetta di trasporto
• Alimentatore universale con uscita USB
• Cavo USB (tipo A a micro-USB)
• Chiavetta USB con programma di aggiornamento
• Innesto rapido Staubli RBE03
• Raccordo a T con connettore Staubli

Utilizzo
Il LTC si installa tra il tester di perdite e il componente in prova. L’operatore imposta o simula perdite per verificare le soglie di rilevamento e la programmazione dei cicli di prova. Lo strumento fornisce letture dirette di pressione e flusso e supporta procedure periodiche di verifica e calibrazione per tracciabilità.

Caratteristiche / specificazioni tecniche

• Pressione massima di prova: fino a 40 bar
• Gamma in vuoto: fino a -900 mbar (range disponibili)
• Fondo scala flusso: fino a 950 cm3/min
• Risoluzione pressione: fino a 1 Pa
• Risoluzione flusso: fino a 0,01 cm3/min
• Display: 3,5" TFT colore con touchscreen
• Simulazione perdite: microvalvola ad alta precisione e rubinetto a spillo
• Sensori: sensore di pressione interno e sensore di flusso per misure dirette
• Innesto rapido: raccordo a T Staubli® RBE03 fornito
• Registrazione dati: porta USB e supporto per chiavetta USB
• Uso: verifica periodica, calibrazione e certificazione delle apparecchiature di prova; supporto documentale secondo ISO 9001
