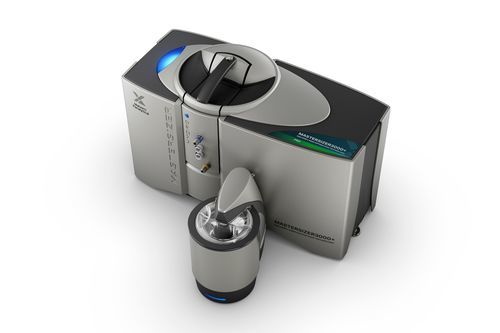

Granulometro per diffrazione laser Mastersizer 3000+ Ultra

otticolaserper diffrazione laser

Panoramica
Il Mastersizer 3000+ Ultra è un analizzatore della distribuzione delle dimensioni delle particelle per diffrazione laser compatto che misura da 0,01 a 3500 µm. Integra un percorso ottico singolo, rilevazione a doppia lunghezza d'onda e strumenti software per sviluppo metodi, test di routine e flussi di lavoro regolamentati.

Caratteristiche principali

• Misurazione delle dimensioni tramite diffrazione laser con analisi Mie e Fraunhofer
• Intervallo di misura: 0,01–3500 µm (percorso ottico singolo)
• Modalità Size Sure (brevetto in corso, assistita da IA)
• Software Mastersizer Xplorer con Data Quality Guidance e SOP Architect
• Accessori automatizzati intercambiabili per dispersione umida e secca
• Connettività Smart Manager e compatibilità OmniTrust per ambienti regolamentati

Principio di funzionamento
Un fascio laser attraversa un campione disperso e una matrice di rivelatori misura l'intensità della luce diffusa su un ampio intervallo angolare. I pattern di diffusione vengono analizzati (Mie/Fraunhofer) per calcolare le distribuzioni delle dimensioni. Il sistema integra banco ottico, moduli di dispersione e software per garantire risultati riproducibili.

Banco ottico e capacità di misura
Percorso ottico singolo con disposizione di lenti reverse-Fourier e matrice di rivelatori a spaziatura logaritmica. Rilevazione a doppia lunghezza d'onda (rosso He–Ne e blu LED) per coprire l'intera gamma dimensionale. Allineamento automatico e elevati tassi di acquisizione per misurazioni rapide e ripetibili.

Unità di dispersione campione
Diversi accessori per dispersione umida (da piccoli a grandi volumi) e un sistema dedicato per dispersione secca assicurano controllo della concentrazione e uno stato di dispersione stabile per polveri, sospensioni ed emulsioni. Gli accessori sono facilmente intercambiabili secondo il flusso di lavoro.

Software Mastersizer
Mastersizer Xplorer controlla lo strumento, analizza i dati di diffusione per generare distribuzioni delle dimensioni e guida l'utente nella selezione del metodo, nelle misurazioni di routine e nella reportistica. I suggerimenti integrati riducono le necessità di formazione e facilitano il monitoraggio delle prestazioni metodologiche.

Applicazioni principali

• Analisi scorrevolezza e compattazione delle polveri
• Valutazione stabilità di sospensioni ed emulsioni
• Caratterizzazione viscosità e comportamento al flusso di slurry
• Controllo area specifica e velocità di dissoluzione (farmaceutico, agrochimico, detergenti)
• Dimensionamento particelle per inalazione (OINDP)
• Controllo cinetica di reazioni solide (cemento, catalizzatori, materiali per batterie)
• Controllo proprietà ottiche e di rivestimento (vernici, pigmenti)
• Testura e macinazione alimentare (cioccolato, caffè)

Applicazioni industriali
Impiego in ambito farmaceutico (R&S, controllo qualità, produzione), materiali avanzati (batterie, catalizzatori, semiconduttori), rivestimenti e film, polveri per stampa 3D, metallurgia delle polveri e applicazioni industriali correlate.

Accessori (esempi)

• Hydro Insight
• Hydro SV (piccolo volume)
• Hydro MV (medio automatizzato)
• Hydro LV (grande volume)
• Hydro EV (volume flessibile)
• Hydro SM (entry piccolo volume)
• Aero S (dispersione polvere secca)
• Aero Funnel Sample Feeder
• Mastersizer 3000 Chocosizer
• Modalità Size Sure
• Data Quality Guidance (software)
• SOP Architect (software)

Manuali e risorse
La documentazione comprende guide utente, risorse per sviluppo metodi e aggiornamenti software Mastersizer Xplorer per supportare installazione, funzionamento e conformità.

Specifiche tecniche

• Tipi di particelle: Sospensioni, emulsioni, polveri secche
• Tecnologia: Diffusione della luce laser
• Metodi di analisi: Mie e Fraunhofer
• Intervallo particelle: 0,01–3500 µm
• Frequenza di acquisizione dati: 10 kHz
• Tempo tipico di misura: <10 s
• Numero di classi: 100 (regolabile)
• Accuratezza: <0,6% (standard lattice monomodali; dipende dal campione)
• Precisione / Ripetibilità: <0,5% di variazione (dipende dal campione)
• Riproducibilità: <1% di variazione (dipende dal campione)
• Ottica: Sorgente rossa max. 4 mW He–Ne 632,8 nm; sorgente blu max. 10 mW LED 470 nm; lente reverse-Fourier; lunghezza focale effettiva 300 mm
• Rivelatore: Matrice log-espaziata; intervallo angolare 0,015–144°; allineamento automatico
• Dimensioni (L × P × A): 690 × 300 × 450 mm
• Peso: 30 kg
• Alimentazione: 100–240 V, 50/60 Hz; 50 W (senza unità di dispersione) fino a 200 W (con due unità)
• Temperatura operativa: +5 °C a +40 °C
• Umidità: 80% max fino a 31 °C, decrescente a 50% a 40 °C; senza condensa
• Temperatura di stoccaggio: -20 °C a +50 °C
• Sicurezza laser: Classe 1 (IEC60825-1 e norme CDRH applicabili)
• Conformità: RoHS, WEEE, CE, FCC; conforme alla direttiva europea sulla bassa tensione
• Brevetti: Banco ottico protetto (WO2013038161, WO2013038160, WO2013038159)
• Note: Le prestazioni dipendono dal campione e dalla preparazione; accuratezza definita su standard lattici
